Nagrzewnica olejowa: Schemat, działanie i diagnoza usterek

Zrozumienie, jak działa nagrzewnica olejowa, zaczyna się od dokładnego przyjrzenia się jej budowie i schematom. Niezależnie od tego, czy planujesz samodzielną konserwację, czy potrzebujesz szybko zdiagnozować usterkę, posiadanie wiedzy o poszczególnych komponentach i ich wzajemnych połączeniach jest absolutnie kluczowe. Ten artykuł przeprowadzi Cię przez techniczne aspekty nagrzewnic olejowych, wyjaśniając zasadę działania i kluczowe elementy widoczne na schematach mechanicznych i elektrycznych, co pozwoli Ci lepiej dbać o swoje urządzenie i zapewnić jego bezpieczną eksploatację.

Dlaczego zrozumienie schematu nagrzewnicy olejowej jest kluczowe dla jej naprawy i bezpieczeństwa?

Schemat nagrzewnicy olejowej można porównać do mapy drogowej dla tego urządzenia. Bez niej nawigacja po jego skomplikowanej budowie byłaby niezwykle trudna, a próby naprawy przypominałyby błądzenie po omacku. Dokładne zrozumienie, jak poszczególne komponenty są ze sobą połączone i jak współpracują, pozwala na precyzyjne zlokalizowanie źródła problemu. To nie tylko oszczędność czasu i pieniędzy, które inaczej musielibyśmy wydać na fachowca, ale przede wszystkim gwarancja bezpieczeństwa. Wiedząc, gdzie znajduje się dany element i jaką pełni funkcję, możemy uniknąć błędnych interwencji, które mogłyby doprowadzić do poważniejszej awarii lub, co gorsza, stanowić zagrożenie dla użytkownika. Precyzyjna wiedza techniczna, czerpana ze schematów, jest fundamentem bezpiecznej i efektywnej eksploatacji każdego urządzenia.

Zasada działania nagrzewnicy olejowej krok po kroku od paliwa do ciepła

Proces ogrzewania za pomocą nagrzewnicy olejowej to fascynująca sekwencja zdarzeń, która zaczyna się od paliwa w zbiorniku i kończy na przyjemnym cieple w pomieszczeniu. Zrozumienie każdego etapu pozwala docenić inżynierię stojącą za tymi urządzeniami.

Etap 1: Zassanie i filtracja paliwa

Wszystko zaczyna się w zbiorniku paliwa. Stamtąd, za pomocą pompy paliwowej, olej jest zasysany i tłoczony dalej. W modelach wysokociśnieniowych pompa ta pracuje pod znacznym ciśnieniem, często osiągającym około 10 barów, co zapewnia odpowiednie rozpylenie paliwa. Po drodze, paliwo przechodzi przez szereg filtrów zazwyczaj trzy: jeden na wlewie do zbiornika, drugi na linii ssącej, a trzeci wbudowany w pompę. Ich zadaniem jest wyłapywanie wszelkich zanieczyszczeń, które mogłyby uszkodzić precyzyjne elementy palnika lub zatkać dyszę. Jak podaje Infoprodukt, prawidłowa filtracja jest kluczowa dla żywotności całego układu paliwowego.

Etap 2: Serce operacji

Po przefiltrowaniu, paliwo trafia do palnika. Tutaj dochodzi do kluczowego procesu: tworzenia mieszanki paliwowo-powietrznej. Wentylator, o którym więcej powiem w kolejnej sekcji, dostarcza odpowiednią ilość powietrza, które miesza się z rozpylonym paliwem. Ta gotowa mieszanka jest następnie zapalana zazwyczaj za pomocą iskry generowanej przez transformator zapłonowy i elektrody. Powstały w ten sposób płomień jest stabilizowany i spalany w komorze spalania, która najczęściej wykonana jest ze stali nierdzewnej, odpornej na wysokie temperatury.

Etap 3: Dystrybucja ciepła

Gdy paliwo jest już spalane, a komora spalania rozgrzana, do akcji wkracza wentylator. Jego zadaniem jest wymuszenie przepływu powietrza przez urządzenie. W modelach bez odprowadzania spalin, powietrze jest zasysane z otoczenia, przepływa przez nagrzaną komorę spalania (lub przez wymiennik ciepła w modelach z odprowadzaniem spalin), ogrzewa się, a następnie jest wydmuchiwane z powrotem do pomieszczenia. W przypadku nagrzewnic z wymiennikiem ciepła, spaliny są oddzielane od czystego powietrza i odprowadzane na zewnątrz przez komin, co zapewnia bezpieczeństwo i czystość ogrzewanego powietrza.

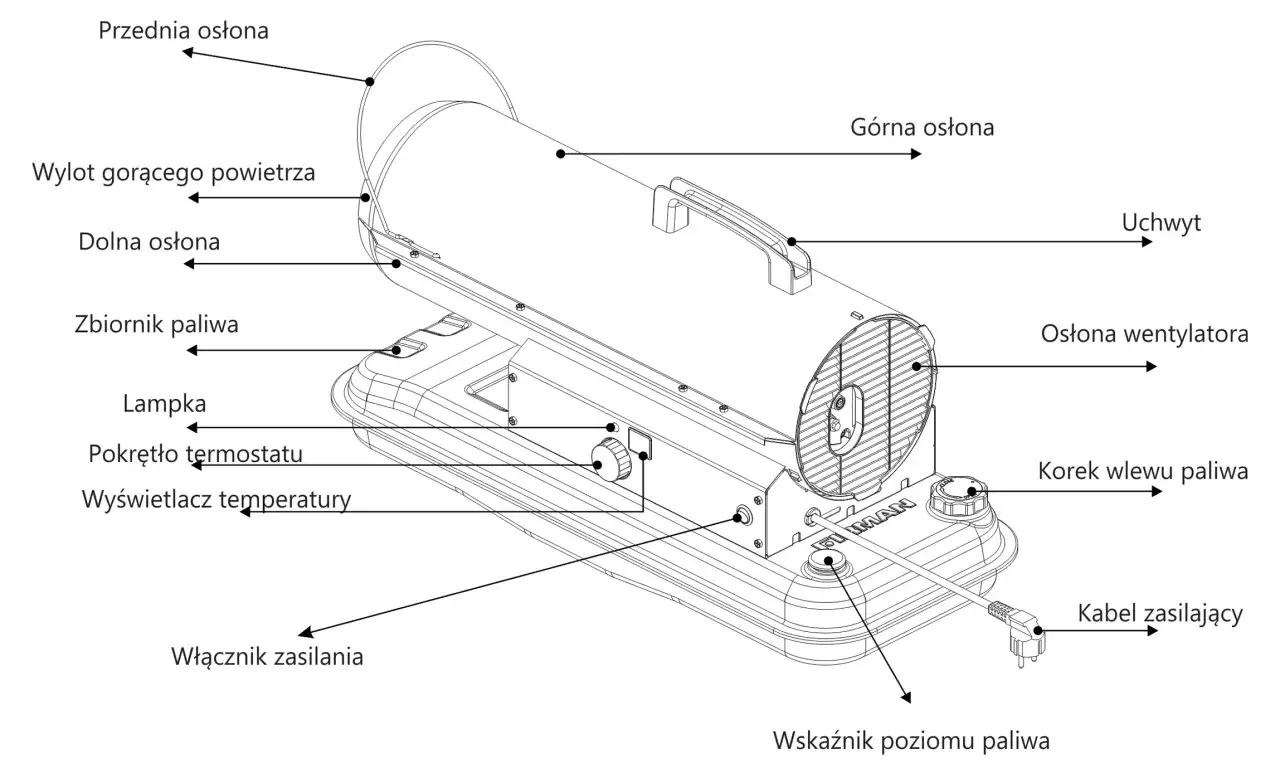

Anatomia nagrzewnicy olejowej kluczowe komponenty i ich funkcje na schemacie

Aby w pełni zrozumieć działanie nagrzewnicy olejowej, musimy przyjrzeć się jej poszczególnym elementom, które na schemacie tworzą spójną całość. Każdy z nich ma swoją specyficzną rolę do odegrania w procesie generowania ciepła.

Układ paliwowy

To system odpowiedzialny za dostarczenie paliwa do palnika. Składa się on ze zbiornika, który magazynuje olej, przewodów paliwowych transportujących paliwo oraz pompy paliwowej, która tłoczy je pod odpowiednim ciśnieniem. Kluczowym elementem są tu również filtry paliwa, które chronią pozostałe komponenty przed zanieczyszczeniami. Na schemacie układ ten jest zazwyczaj przedstawiony jako prosta linia łącząca zbiornik z pompą i dalej z palnikiem.

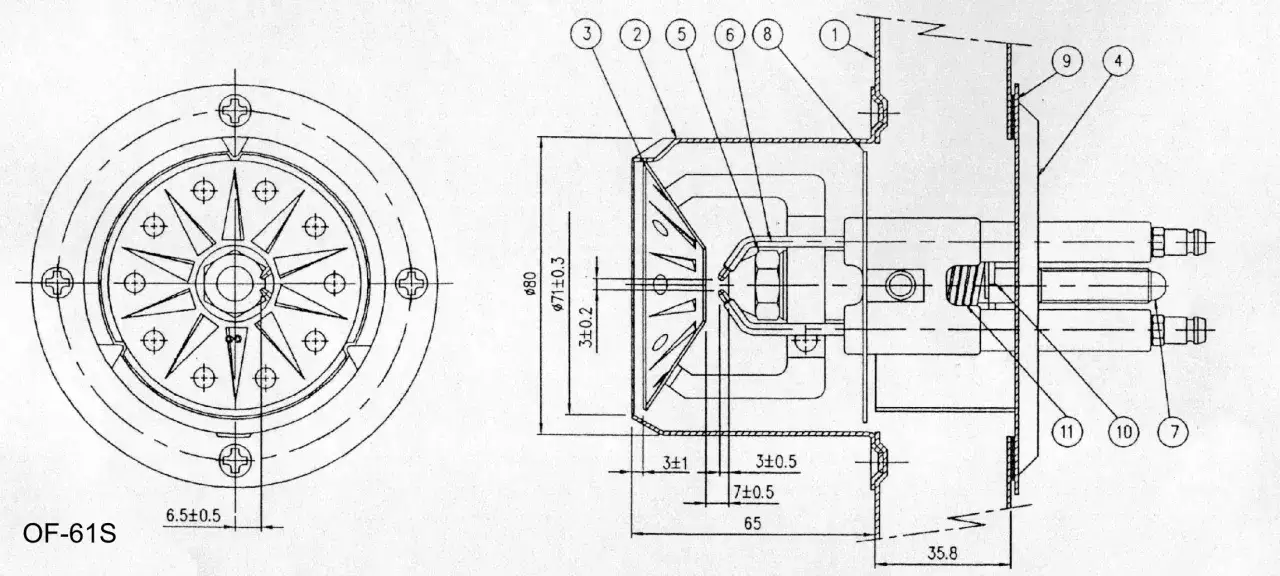

Układ zapłonowy i spalania

Serce nagrzewnicy. Palnik, często wyposażony w dyszę, odpowiada za precyzyjne rozpylenie paliwa. Komora spalania, zwykle wykonana ze stali nierdzewnej, jest miejscem, gdzie dochodzi do kontrolowanego spalania. Układ zapłonowy, składający się z elektrod i transformatora, inicjuje proces poprzez iskrę. Na schemacie elektrycznym zobaczymy tu symbol transformatora i dwie elektrody, a na schemacie mechanicznym zarys palnika i komory spalania.

Układ przepływu powietrza

Kluczowy dla procesu spalania i dystrybucji ciepła. Wentylator, napędzany silnikiem elektrycznym, zasysa powietrze z otoczenia i przepycha je przez urządzenie. Jego wydajność jest kluczowa dla efektywności grzewczej. Obudowa nagrzewnicy zapewnia odpowiednie prowadzenie strumienia powietrza. Na schemacie mechanicznym wentylator jest zazwyczaj przedstawiony jako wirnik z łopatkami, często w połączeniu z silnikiem.

Mózg urządzenia

Główne elementy na schemacie elektrycznym to te, które sterują pracą nagrzewnicy i dbają o jej bezpieczeństwo. Obejmują one silnik wentylatora, układ zapłonowy (transformator, elektrody), a także szereg czujników i przekaźników, które stanowią systemy bezpieczeństwa. Zrozumienie tych połączeń jest niezbędne do diagnozowania problemów elektrycznych.

Schemat budowy: Różnice konstrukcyjne między nagrzewnicą z odprowadzeniem spalin a bez

Wybór odpowiedniej nagrzewnicy olejowej często sprowadza się do zrozumienia fundamentalnej różnicy w ich konstrukcji, która wpływa na sposób dystrybucji ciepła i bezpieczeństwo użytkowania. Kluczowe jest rozróżnienie modeli z otwartą i zamkniętą komorą spalania.

Model bez odprowadzania spalin (z otwartą komorą spalania)

Te urządzenia charakteryzują się prostszą budową i bardzo wysoką wydajnością cieplną, zbliżoną do 100%. Dzieje się tak, ponieważ spaliny powstające podczas spalania oleju mieszają się bezpośrednio z ogrzewanym powietrzem i są wydmuchiwane do pomieszczenia. Choć są one bardzo efektywne w szybkim nagrzewaniu dużych przestrzeni, to właśnie ta cecha mieszanie się spalin z powietrzem nakłada na nie pewne ograniczenia. Wymagają one zapewnienia bardzo dobrej wentylacji pomieszczenia, a ich stosowanie jest niewskazane w miejscach, gdzie stale przebywają ludzie, ze względu na obecność produktów spalania w ogrzewanym powietrzu.

Model z odprowadzaniem spalin (z zamkniętą komorą spalania)

Konstrukcja tych nagrzewnic jest bardziej złożona, ale jednocześnie znacznie bezpieczniejsza dla użytkownika. Wyposażone są one w wymiennik ciepła oraz komin. Proces spalania odbywa się w zamkniętej komorze, a powstałe spaliny są oddzielane od czystego powietrza, które jest następnie podgrzewane. Spaliny są odprowadzane na zewnątrz budynku przez komin. Dzięki temu rozwiązaniu, do pomieszczenia trafia wyłącznie ciepłe, czyste powietrze, co czyni te modele idealnym wyborem do zastosowań w zamkniętych przestrzeniach, gdzie priorytetem jest jakość powietrza i bezpieczeństwo.

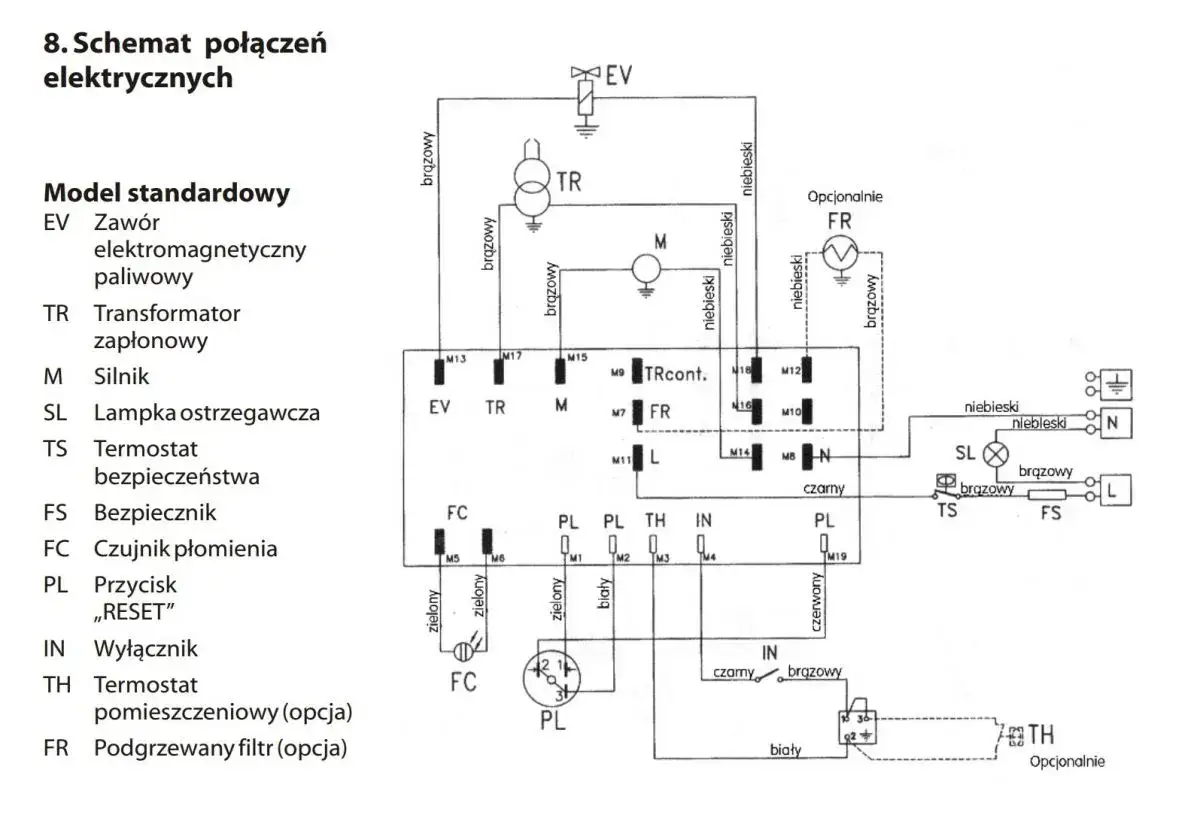

Jak czytać schemat elektryczny nagrzewnicy? Poznaj najważniejsze symbole i połączenia

Schemat elektryczny jest jak układ nerwowy nagrzewnicy pokazuje, jak przepływa prąd i jak poszczególne komponenty komunikują się ze sobą, aby zapewnić prawidłowe działanie i bezpieczeństwo. Zrozumienie go jest kluczowe dla diagnozowania problemów z uruchomieniem czy pracą urządzenia.

Gwarancja bezpieczeństwa

Na schemacie elektrycznym szczególną uwagę zwracamy na elementy zabezpieczające. Fotokomórka, czyli czujnik płomienia, jest niezwykle ważna. Jej zadaniem jest monitorowanie, czy proces spalania przebiega prawidłowo. Jeśli płomień zgaśnie, fotokomórka natychmiast wysyła sygnał do systemu sterowania, który przerywa dopływ paliwa, zapobiegając gromadzeniu się niespalonego oleju w komorze spalania. Kolejnym kluczowym elementem jest termostat przegrzania. Jest to czujnik temperatury, który w przypadku, gdy urządzenie zaczyna się nadmiernie nagrzewać (np. do 80-100°C), automatycznie wyłącza nagrzewnicę, chroniąc ją przed uszkodzeniem i zapobiegając potencjalnemu pożarowi.

Sterowanie pracą

Oprócz zabezpieczeń, schemat pokazuje również, jak urządzenie jest sterowane. Termostat pokojowy działa jak termostat w domu po osiągnięciu zadanej temperatury w pomieszczeniu, wysyła sygnał do wyłączenia palnika, ale wentylator może nadal pracować. Termostat wychłodzenia, często zintegrowany z termostatem przegrzania, odpowiada za proces schładzania komory spalania po wyłączeniu palnika. Zapewnia on, że wentylator pracuje jeszcze przez pewien czas, aby odprowadzić pozostałe ciepło, co zapobiega przegrzaniu i uszkodzeniu elementów.

Ścieżka zasilania

Schemat elektryczny pozwala prześledzić drogę prądu od wtyczki zasilającej, przez włączniki, bezpieczniki, aż do poszczególnych odbiorników, takich jak silnik wentylatora czy transformator zapłonowy. Pokazuje również układy kontroli napięcia. Jeśli napięcie w sieci jest zbyt niskie lub zbyt wysokie, system może wykryć tę nieprawidłowość i wyłączyć urządzenie, sygnalizując błąd. To kompleksowe podejście do zarządzania energią zapewnia stabilną i bezpieczną pracę nagrzewnicy.

Co mówi schemat, gdy nagrzewnica nie działa? Diagnostyka najczęstszych usterek

Gdy nagrzewnica olejowa odmawia posłuszeństwa, schemat staje się nieocenionym narzędziem diagnostycznym. Pozwala nam metodycznie podejść do problemu, wskazując, gdzie szukać potencjalnej przyczyny awarii.

Problem: Nagrzewnica nie uruchamia się

Jeśli po naciśnięciu przycisku nic się nie dzieje, schemat elektryczny podpowiada, aby zacząć od sprawdzenia podstaw: czy urządzenie jest prawidłowo podłączone do zasilania? Czy bezpieczniki są sprawne? Następnie należy zbadać działanie włączników i przełączników. Kolejnym krokiem jest weryfikacja działania termostatów (zarówno pokojowego, jak i przegrzania) oraz fotokomórki. Jeśli te elementy są sprawne, problem może leżeć w samym układzie zapłonowym transformatorze lub elektrodach.

Problem: Urządzenie dymi lub gaśnie po chwili

Takie objawy często wskazują na problem z procesem spalania. Schemat podpowiada, aby w pierwszej kolejności przyjrzeć się fotokomórce. Jeśli nie wykrywa ona płomienia (lub wykrywa go nieprawidłowo), system bezpieczeństwa przerwie pracę urządzenia. Należy również sprawdzić układ paliwowy: czy filtry nie są zapchane, czy pompa paliwowa pracuje prawidłowo i dostarcza paliwo pod właściwym ciśnieniem, a dysza palnika nie jest zatkana. Problem może też wynikać z niewłaściwej mieszanki paliwowo-powietrznej, co może być związane z wentylatorem lub jego sterowaniem.

Przeczytaj również: Jaki kocioł gazowy wybrać forum? Opinie, które pomogą w wyborze

Problem: Nagrzewnica wyłącza się po krótkim czasie

Jeśli urządzenie działa przez chwilę, a następnie się wyłącza, schemat kieruje naszą uwagę na termostat przegrzania. Może on być uszkodzony i fałszywie sygnalizować zbyt wysoką temperaturę, lub faktycznie dochodzi do przegrzewania się nagrzewnicy. W tym drugim przypadku należy sprawdzić, czy przepływ powietrza nie jest zablokowany (np. przez zabrudzone filtry lub zatkane wloty powietrza) i czy wentylator pracuje z odpowiednią wydajnością. Niewystarczające chłodzenie komory spalania może prowadzić do cyklicznego wyłączania się urządzenia.

Bezpieczeństwo przede wszystkim o czym musisz pamiętać podczas pracy ze schematem i urządzeniem?

Praca z nagrzewnicą olejową, zwłaszcza podczas diagnostyki i napraw, wymaga bezwzględnego przestrzegania zasad bezpieczeństwa. Schematy techniczne, choć niezwykle pomocne, nie zastąpią zdrowego rozsądku i ostrożności.

• Zawsze odłączaj zasilanie przed interwencją: To absolutnie kluczowa zasada. Zanim zaczniesz cokolwiek dotykać wewnątrz urządzenia, upewnij się, że jest ono całkowicie odłączone od źródła prądu. Pozwoli to uniknąć porażenia prądem.
• Zwracaj uwagę na szczelność układu paliwowego: Olej opałowy jest łatwopalny. Wszelkie nieszczelności w układzie paliwowym mogą prowadzić do wycieków i stanowić poważne ryzyko pożaru. Regularnie sprawdzaj stan przewodów i połączeń.
• Stosuj odpowiednie środki ochrony osobistej: Podczas pracy z urządzeniem grzewczym, a zwłaszcza podczas jego demontażu i napraw, warto używać rękawic ochronnych, okularów, a w niektórych przypadkach nawet maski przeciwpyłowej.
• W razie wątpliwości skonsultuj się z profesjonalistą: Jeśli nie jesteś pewien, jak wykonać daną czynność, lub jeśli diagnoza wskazuje na skomplikowaną usterkę, nie wahaj się skontaktować z wykwalifikowanym serwisantem. Bezpieczeństwo Twoje i otoczenia jest najważniejsze.
