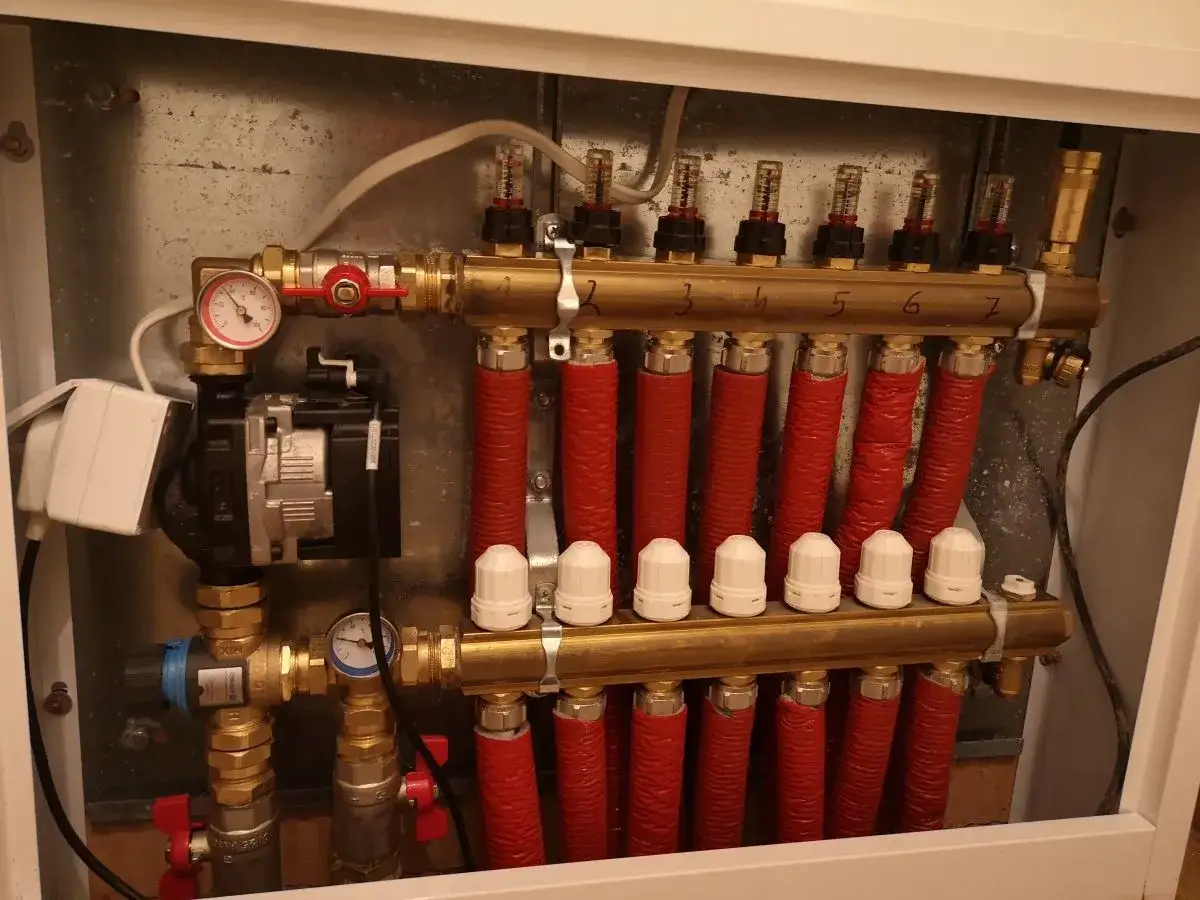

Podłogówka nie grzeje? 4 kroki do naprawy przepływu

Ogrzewanie podłogowe to synonim komfortu i energooszczędności. Ciepło rozprowadzane równomiernie od podłogi tworzy niepowtarzalny klimat w domu. Ale co zrobić, gdy ten system przestaje działać jak należy? Gdy czujemy, że podłoga nie grzeje tak, jak powinna, pojawia się frustracja. Na szczęście, w wielu przypadkach, przyczyny problemów z przepływem w podłogówce są dość prozaiczne i można je zdiagnozować oraz naprawić samodzielnie. Ten artykuł to Twój przewodnik po świecie ogrzewania podłogowego, który krok po kroku pokaże Ci, jak przywrócić pełną funkcjonalność Twojej instalacji.

Zanim jednak sięgniemy po narzędzia, warto zrozumieć, co może być przyczyną problemów. W tym artykule skupimy się na czterech głównych obszarach: zapowietrzeniu instalacji, prawidłowej regulacji przepływów na rozdzielaczu, stanie filtra oraz ustawieniach pompy obiegowej. Poznajemy objawy, które powinny nas zaniepokoić, a następnie przejdziemy do konkretnych, praktycznych kroków, które pomogą Ci rozwiązać problem.

Twoja podłogówka nie grzeje tak, jak powinna? Sprawdź 4 główne przyczyny i napraw to samodzielnie

Kiedy podłoga przestaje być przyjemnie ciepła, a w niektórych miejscach czujemy wyraźny chłód, zaczynamy się martwić. Niskie temperatury w pomieszczeniach ogrzewanych podłogówką to sygnał, że coś w instalacji nie działa optymalnie. Często jednak nie jest to powód do paniki. Wiele problemów z przepływem wody w ogrzewaniu podłogowym można zdiagnozować i naprawić samodzielnie, bez konieczności wzywania fachowca. W tym artykule przyjrzymy się czterem najczęstszym winowajcom: zapowietrzeniu układu, nieprawidłowej regulacji przepływów na rozdzielaczu, zanieczyszczonemu filtrowi oraz niewłaściwym ustawieniom pompy obiegowej. Zapraszam do lektury, która pomoże Ci odzyskać komfort cieplny w Twoim domu.

Objawy słabego przepływu czyli po czym poznać, że instalacja wymaga uwagi?

Pierwszym krokiem do rozwiązania problemu jest jego identyfikacja. Jakie są typowe sygnały, że Twoje ogrzewanie podłogowe nie działa tak, jak powinno? Najczęściej zauważamy powstawanie tzw. "zimnych stref" na podłodze miejsc, które są wyraźnie chłodniejsze od pozostałych. Może to objawiać się także nierównomiernym grzaniem w różnych pomieszczeniach jedne są przyjemnie ciepłe, inne ledwo odczuwalnie ogrzane. Czas nagrzewania się podłogi również może się wydłużyć. Ponadto, warto zwrócić uwagę na wszelkie nietypowe dźwięki dochodzące z instalacji. Bulgotanie, szumy, a nawet odgłosy przelewania się wody w rurach to niemal pewny znak, że w układzie znajduje się powietrze. Pamiętaj jednak, że te objawy nie zawsze świadczą o poważnej awarii często są to sygnały, że instalacja potrzebuje jedynie drobnej regulacji lub konserwacji.

Od diagnozy do rozwiązania: plan działania w 4 krokach

Aby skutecznie poradzić sobie z problemami przepływu w ogrzewaniu podłogowym, proponuję systematyczne podejście. Oto plan działania, który pomoże Ci krok po kroku zdiagnozować i naprawić usterkę:

1. Sprawdzenie i odpowietrzenie układu: Zaczniemy od wyeliminowania powietrza z instalacji, które jest częstą przyczyną problemów.
2. Regulacja przepływów na rozdzielaczu: Następnie zajmiemy się precyzyjnym ustawieniem przepływów w poszczególnych pętlach grzewczych.
3. Kontrola i czyszczenie filtra: Sprawdzimy stan filtra, który może blokować swobodny przepływ wody.
4. Weryfikacja ustawień pompy obiegowej: Na końcu upewnimy się, że pompa pracuje z odpowiednią wydajnością.

Postępując zgodnie z tą kolejnością, zaczynając od najprostszych czynności, zwiększasz swoje szanse na szybkie i skuteczne rozwiązanie problemu.

Krok 1: Zapowietrzony układ cichy wróg ciepłej podłogi. Jak go pokonać?

Powietrze w instalacji centralnego ogrzewania, a zwłaszcza w ogrzewaniu podłogowym, to prawdziwy wróg efektywności. Dlaczego? Ponieważ powietrze, w przeciwieństwie do wody, ma znacznie niższą zdolność do przewodzenia ciepła. Kiedy w rurach znajduje się powietrze, blokuje ono swobodny przepływ ciepłej wody, tworząc "korki", które uniemożliwiają dotarcie ciepła do ogrzewanych pomieszczeń. To nie tylko obniża komfort cieplny, ale także zmniejsza efektywność wymiany ciepła i może prowadzić do niepożądanych zjawisk, takich jak korozja elementów instalacji. Dlatego tak ważne jest, aby upewnić się, że Twój układ jest wolny od powietrza.

Słyszysz bulgotanie lub szumy? To pierwszy sygnał alarmowy

Instalacja centralnego ogrzewania potrafi komunikować swoje problemy w bardzo dosłowny sposób. Jeśli słyszysz w rurach bulgotanie, szumy, czy odgłosy przypominające przelewanie się wody, możesz być niemal pewien, że w układzie znajduje się powietrze. Te dźwięki to nic innego jak ruch pęcherzyków powietrza w cieczy. Nasłuchiwanie swojej instalacji, zwłaszcza w okresach uruchamiania systemu po przerwie lub po pracach konserwacyjnych, może pomóc w szybkiej diagnozie problemu zapowietrzenia. Nie ignoruj tych sygnałów to pierwszy krok do przywrócenia prawidłowego działania ogrzewania podłogowego.

Odpowietrzanie podłogówki krok po kroku instrukcja dla początkujących

Odpowietrzanie ogrzewania podłogowego, choć może brzmieć skomplikowanie, jest czynnością, którą można wykonać samodzielnie. Oto instrukcja krok po kroku:

1. Przygotowanie: Zlokalizuj rozdzielacz ogrzewania podłogowego. Upewnij się, że masz pod ręką wężyk do podłączenia do zaworu spustowego oraz naczynie lub wiadro na spuszczaną wodę.
2. Zamknij pętle: Zamknij wszystkie pętle grzewcze na rozdzielaczu, oprócz tej jednej, którą będziesz odpowietrzać jako pierwszą. Zazwyczaj zaczyna się od pętli znajdującej się najbliżej zaworu spustowego lub od tej, która sprawia najwięcej problemów.
3. Podłącz wężyk: Do zaworu spustowego przy wybranej pętli podłącz przygotowany wężyk. Drugi koniec wężyka umieść w naczyniu lub odpływie.
4. Otwórz zawór spustowy: Powoli otwórz zawór spustowy. Jeśli instalacja jest zapowietrzona, usłyszysz syk uchodzącego powietrza.
5. Przepuszczaj wodę: Kiedy zacznie płynąć woda, obserwuj ją uważnie. Kontynuuj przepuszczanie wody, aż z wężyka przestaną wydobywać się jakiekolwiek pęcherzyki powietrza. Może to wymagać przepuszczenia pewnej ilości wody. Warto podłączyć instalację do sieci wodociągowej lub użyć niewielkiej pompy, aby zapewnić odpowiednie ciśnienie.
6. Zamknij zawór i powtórz: Po upewnieniu się, że powietrze zostało usunięte, zamknij zawór spustowy. Następnie powtórz cały proces dla każdej kolejnej pętli grzewczej.
7. Uzupełnij ciśnienie: Po odpowietrzeniu wszystkich pętli, pamiętaj o uzupełnieniu ciśnienia w całej instalacji do poziomu zalecanego przez producenta systemu (zazwyczaj ok. 1,5-2 bar).

Pamiętaj, aby robić to spokojnie i metodycznie. Jeśli masz jakiekolwiek wątpliwości, lepiej skonsultować się z fachowcem.

Co zrobić, gdy rozdzielacz jest na niższej kondygnacji niż pętle grzewcze?

Jeśli Twój rozdzielacz znajduje się na niższej kondygnacji niż pętle grzewcze, odpowietrzanie może być nieco bardziej utrudnione. W takiej sytuacji powietrze ma tendencję do gromadzenia się w najwyższych punktach instalacji, co utrudnia jego naturalne wypchnięcie w kierunku rozdzielacza. Kluczowe jest wtedy upewnienie się, że automatyczne odpowietrzniki umieszczone na rozdzielaczu działają poprawnie. Jeśli mimo to problem z zapowietrzeniem powraca, warto rozważyć zamontowanie dodatkowych odpowietrzników ręcznych na najwyżej położonych punktach pętli. W skrajnych przypadkach, gdy samodzielne próby nie przynoszą rezultatu, konieczne może być wezwanie fachowca, który dysponuje specjalistycznym sprzętem do wymuszonego odpowietrzania instalacji.

Krok 2: Regulacja na rozdzielaczu klucz do równomiernego ciepła w całym domu

Po upewnieniu się, że w instalacji nie ma powietrza, kolejnym kluczowym krokiem do zapewnienia równomiernego grzania jest prawidłowa regulacja hydrauliczna. To właśnie na rozdzielaczu odbywa się precyzyjne zrównoważenie przepływów wody w poszczególnych pętlach grzewczych. Bez tego zabiegu, woda naturalnie wybiera najkrótsze i najmniej oporowe drogi, co prowadzi do sytuacji, w której niektóre części podłogi są gorące, a inne pozostają zimne. Kluczową rolę w tym procesie odgrywają rotametry, czyli przepływomierze.

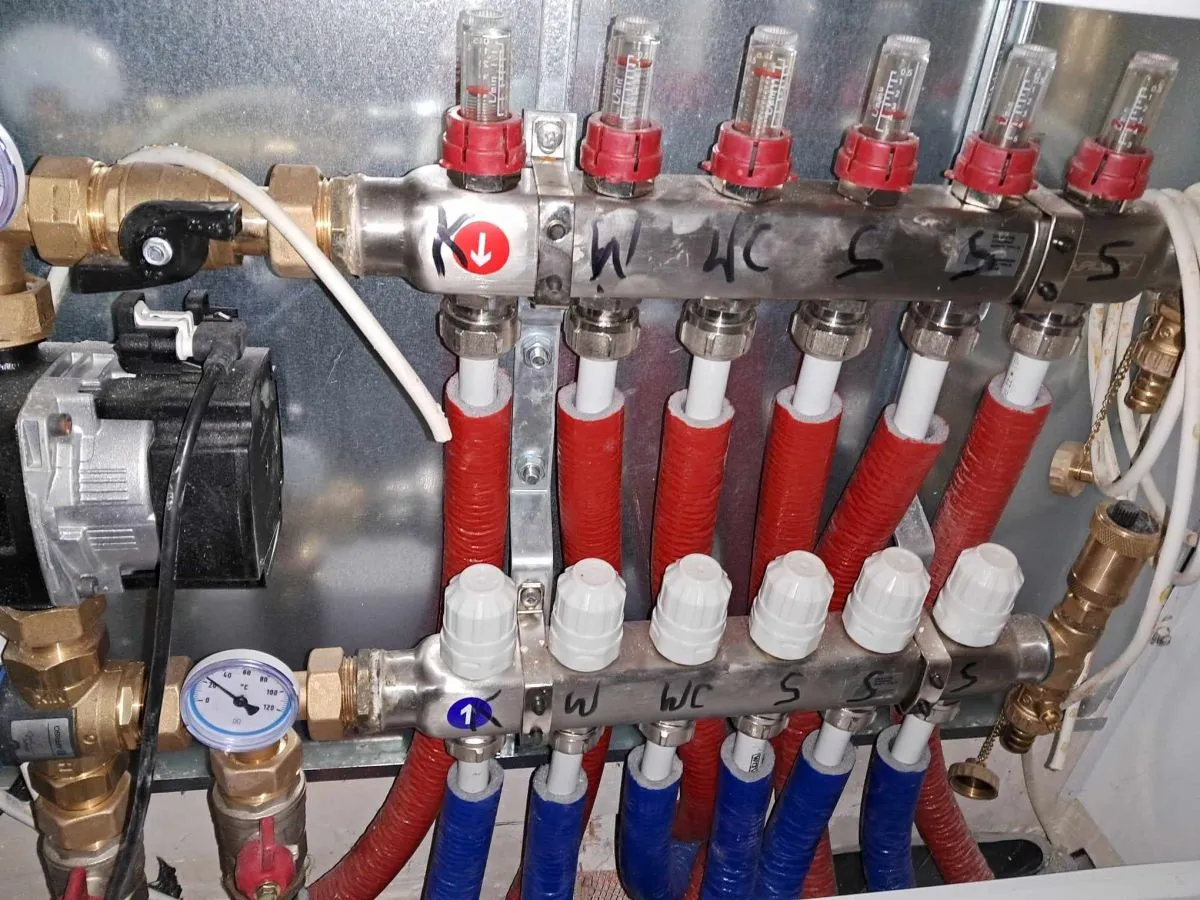

Czym są rotametry (przepływomierze) i jak je poprawnie odczytywać?

Rotametry, zwane również przepływomierzami, to niewielkie, ale niezwykle ważne elementy znajdujące się na belce zasilającej rozdzielacza ogrzewania podłogowego. Ich głównym zadaniem jest pomiar i regulacja przepływu wody w poszczególnych pętlach grzewczych. Zazwyczaj składają się z przezroczystej rurki, w której znajduje się ruchomy pływak oraz naniesionej na nią skali. Płynąca woda unosi pływak na określoną wysokość, a pozycja, którą zajmuje, odczytywana jest na skali, wskazując aktualny przepływ w litrach na minutę (l/min). Poprawne odczytanie tych wartości jest kluczowe do zrównoważenia hydraulicznego całej instalacji i zapewnienia, że ciepło dotrze do każdego zakątka Twojego domu.

Praktyczny poradnik: Jak ustawić przepływy na pętlach, by woda dotarła wszędzie?

Regulacja przepływów za pomocą rotametrów to proces, który wymaga cierpliwości i precyzji. Oto jak to zrobić krok po kroku:

1. Zidentyfikuj pętle: Zacznij od zidentyfikowania najdłuższych i najkrótszych pętli grzewczych w swojej instalacji. Zazwyczaj dłuższe pętle mają większe opory hydrauliczne.
2. Ustaw maksymalny przepływ na najdłuższych pętlach: Otwórz zawory na rotametrach dla najdłuższych pętli, ustawiając na nich maksymalny zalecany przepływ. Według danych OgrzewaniePEX.pl, zalecane wartości przepływu dla ogrzewania podłogowego zazwyczaj mieszczą się w przedziale 1-2 l/min.
3. Stopniowo dław krótsze pętle: Teraz przejdź do krótszych pętli. Stopniowo zamykaj (dław) przepływ na ich rotametrach, obserwując jednocześnie wskazania na rotametrach dłuższych pętli. Celem jest takie zrównoważenie przepływów, aby woda płynęła równomiernie przez wszystkie obwody.
4. Obserwuj efekty: Po dokonaniu wstępnych regulacji, pozwól instalacji popracować przez pewien czas i obserwuj, czy temperatura w pomieszczeniach staje się bardziej wyrównana. W razie potrzeby dokonaj drobnych korekt.
5. Sprawdź temperaturę powrotu: Dobrym wskaźnikiem prawidłowej regulacji jest również temperatura wody powracającej do kotła. Powinna być ona zbliżona dla wszystkich pętli.

Pamiętaj, że kluczem jest osiągnięcie równowagi woda musi mieć wystarczający przepływ, aby efektywnie ogrzewać, ale nie na tyle duży, aby "uciekać" najkrótszymi drogami.

Zasada „kryzowania” dlaczego krótsze pętle muszą mieć mniejszy przepływ?

Zasada "kryzowania", czyli dławienia przepływu, jest fundamentalna dla prawidłowego działania ogrzewania podłogowego. Wyobraź sobie, że woda jest jak kierowca zawsze wybierze najłatwiejszą drogę. Krótsze pętle grzewcze mają naturalnie mniejsze opory hydrauliczne, co oznacza, że woda przepływa przez nie z mniejszym wysiłkiem. Gdybyśmy pozwoliły na swobodny przepływ, większość ciepłej wody skierowałaby się właśnie tam, omijając dłuższe, bardziej "wymagające" pętle. Dławienie przepływu w krótszych obwodach za pomocą rotametrów niejako "zmusza" wodę do pokonania większych oporów w dłuższych pętlach. Dzięki temu ciepło jest równomiernie rozprowadzane po całej powierzchni podłogi, co jest podstawą zrównoważenia hydraulicznego instalacji.

Krok 3: Ukryty winowajca czy sprawdziłeś filtr w instalacji?

Kiedy już upewniliśmy się, że w instalacji nie ma powietrza i poprawnie wyregulowaliśmy przepływy na rozdzielaczu, a problem z grzaniem nadal występuje, warto przyjrzeć się mniej oczywistym przyczynom. Jednym z takich "ukrytych winowajców" może być zapchany filtr siatkowy. Choć często pomijany podczas rutynowych przeglądów, jego stan ma ogromny wpływ na przepływ wody w całym systemie. Osady, rdza czy inne zanieczyszczenia, które gromadzą się w filtrze, mogą działać jak zator, drastycznie obniżając wydajność ogrzewania podłogowego.

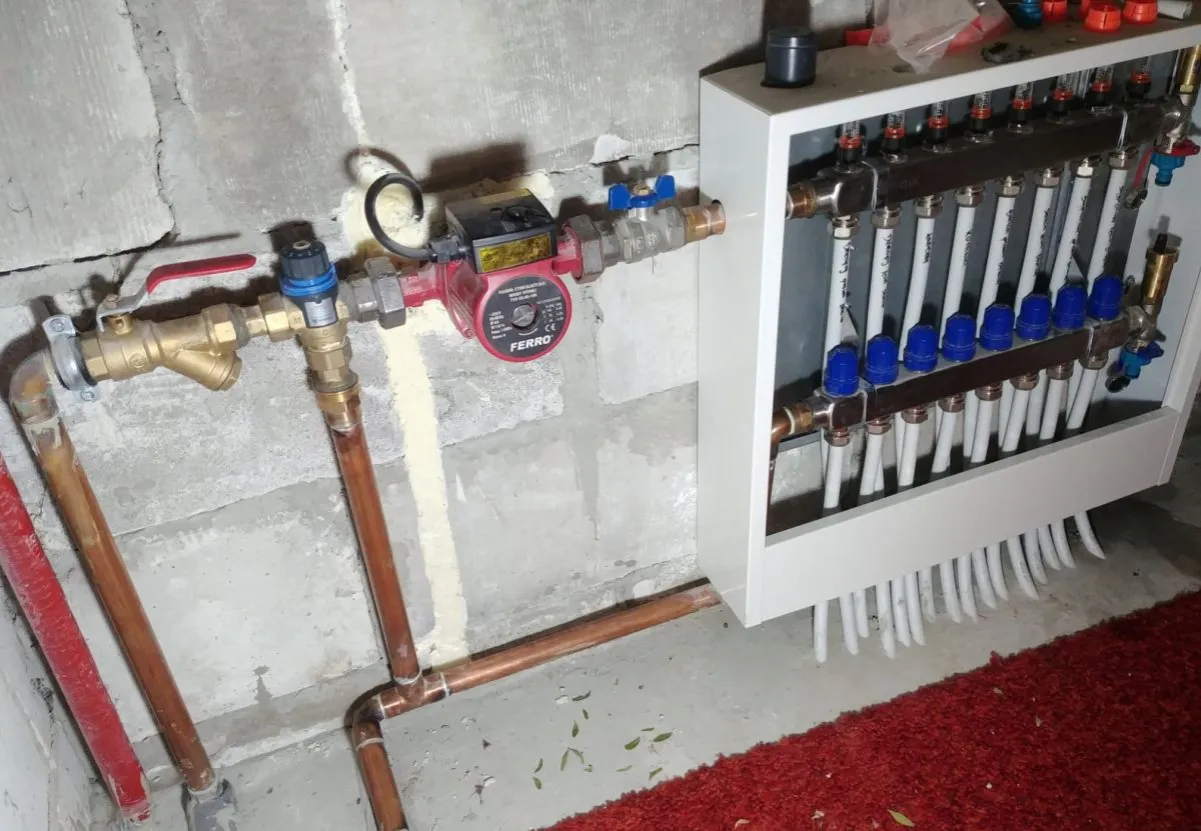

Gdzie szukać filtra siatkowego i dlaczego jego czystość jest tak ważna?

Filtr siatkowy w instalacji ogrzewania podłogowego najczęściej znajdziemy w dwóch miejscach: na belce zasilającej rozdzielacza (zazwyczaj jest to element zintegrowany z jednym z króćców zasilających) lub przed pompą obiegową. Jego zadaniem jest wyłapywanie wszelkich mechanicznych zanieczyszczeń, które mogły dostać się do systemu podczas jego napełniania lub powstały w wyniku korozji elementów instalacji. Mowa tu o drobinkach rdzy, kamienia kotłowego czy innych osadów. Jeśli filtr jest zapchany, działa jak "korek", który znacząco ogranicza przepływ wody. To z kolei przekłada się na niższe temperatury w pomieszczeniach i ogólne pogorszenie efektywności grzewczej. Regularne czyszczenie filtra jest więc kluczowe dla utrzymania prawidłowego działania instalacji.

Jak bezpiecznie wyczyścić filtr bez zalewania kotłowni? Prosta instrukcja

Czyszczenie filtra siatkowego to czynność, którą można wykonać samodzielnie, pod warunkiem zachowania ostrożności. Oto jak to zrobić krok po kroku:

1. Wyłącz pompę: Przed rozpoczęciem prac upewnij się, że pompa obiegowa jest wyłączona.
2. Zamknij zawory: Zamknij zawory odcinające znajdujące się przed i za filtrem. Pozwoli to odizolować fragment instalacji, w którym znajduje się filtr.
3. Spuść ciśnienie: Ostrożnie otwórz zawór spustowy lub odpowietrznik w pobliżu filtra, aby zredukować ciśnienie w odizolowanym odcinku. Poczekaj, aż ciśnienie spadnie do zera.
4. Odkręć obudowę: Używając odpowiedniego klucza, odkręć obudowę filtra. Pamiętaj, że wewnątrz może znajdować się resztka wody, dlatego miej pod ręką naczynie lub szmatkę.
5. Wyjmij i wyczyść siatkę: Ostrożnie wyjmij siatkę filtra. Dokładnie oczyść ją pod bieżącą wodą, usuwając wszelkie nagromadzone zanieczyszczenia. Możesz użyć miękkiej szczoteczki.
6. Złóż i uzupełnij ciśnienie: Po wyczyszczeniu, włóż siatkę z powrotem do obudowy i dokładnie dokręć obudowę filtra. Następnie otwórz zawory odcinające i uzupełnij ciśnienie w instalacji do wymaganego poziomu.

Pamiętaj, aby po zakończeniu prac sprawdzić, czy w miejscu pracy filtra nie ma żadnych wycieków.

Krok 4: Moc ma znaczenie czy Twoja pompa obiegowa jest dobrze ustawiona?

Nawet najbardziej precyzyjnie odpowietrzony i wyregulowany system ogrzewania podłogowego nie będzie działał efektywnie, jeśli pompa obiegowa nie będzie pracować z odpowiednią wydajnością. Pompa jest sercem instalacji, odpowiedzialnym za cyrkulację wody i zapewnienie właściwego przepływu przez wszystkie pętle grzewcze. Niewłaściwe ustawienia pompy mogą być przyczyną niedostatecznego grzania, podobnie jak problemy z przepływem czy zapowietrzeniem. Dlatego tak ważne jest, aby upewnić się, że pompa jest skonfigurowana optymalnie dla potrzeb ogrzewania podłogowego.

Jak sprawdzić ustawienia pompy i dlaczego fabryczne nie zawsze są optymalne?

Większość nowoczesnych pomp obiegowych, zwłaszcza tych stosowanych w systemach ogrzewania podłogowego, posiada elektroniczne sterowanie, które pozwala na wybór różnych trybów pracy i biegów. Fabryczne ustawienia pompy są zazwyczaj kompromisem, mającym na celu zapewnienie poprawnego działania w szerokim zakresie instalacji. Jednak ogrzewanie podłogowe ma specyficzne wymagania potrzebuje stabilnego, często niższego ciśnienia i przepływu niż tradycyjne grzejniki. Dlatego ustawienia fabryczne mogą być nieoptymalne. Aby sprawdzić aktualne ustawienia, zazwyczaj wystarczy zapoznać się z instrukcją obsługi swojej pompy. Zwróć uwagę na wybrany tryb pracy (np. stałociśnieniowy, proporcjonalnociśnieniowy) oraz bieg pompy.

Tryb stałego ciśnienia najlepszy przyjaciel ogrzewania podłogowego

Dla systemów ogrzewania podłogowego, tryb pracy pompy obiegowej oznaczany jako "stałe ciśnienie" (często symbolizowany jako Δp-c lub podobnie) jest zazwyczaj najlepszym wyborem. W tym trybie pompa automatycznie dostosowuje swoją wydajność, utrzymując stałe ciśnienie różnicowe w instalacji. Oznacza to, że niezależnie od tego, ile zaworów termostatycznych jest aktualnie otwartych lub zamkniętych, pompa stara się utrzymać stałe "popychanie" wody. To sprzyja stabilnemu i równomiernemu przepływowi we wszystkich pętlach grzewczych, minimalizując ryzyko powstawania nierównomiernego grzania. Jest to kluczowe dla komfortu i efektywności systemu podłogowego.

Kiedy zwiększenie biegu pompy może pomóc, a kiedy zaszkodzić?

Zwiększenie biegu pompy obiegowej może być korzystne w niektórych sytuacjach. W przypadku dużych instalacji z bardzo długimi pętlami grzewczymi, dodatkowa moc pompy może pomóc pokonać zwiększone opory hydrauliczne i zapewnić odpowiedni przepływ. Jednak należy pamiętać, że zwiększanie biegu pompy powinno być ostatecznością, stosowaną po wyczerpaniu innych możliwości regulacji. Zbyt wysokie obroty pompy mogą prowadzić do niepożądanych zjawisk, takich jak generowanie nadmiernego hałasu w instalacji, zwiększone zużycie energii elektrycznej, a nawet zjawisko kawitacji powstawania pęcherzyków pary wodnej, które mogą uszkodzić wirnik pompy. W skrajnych przypadkach zbyt wysokie ciśnienie może również uszkodzić delikatne elementy instalacji.

Gdy domowe sposoby to za mało kiedy wezwać fachowca?

Po przejściu przez wszystkie powyższe kroki odpowietrzenie, regulację rotametrów, czyszczenie filtra i weryfikację ustawień pompy a mimo to problem z ogrzewaniem podłogowym nadal występuje, oznacza to, że przyczyna może być bardziej złożona. W takich sytuacjach samodzielne próby naprawy mogą okazać się niewystarczające, a nawet potencjalnie szkodliwe. Warto wtedy zdać się na wiedzę i doświadczenie profesjonalnego instalatora, który dysponuje specjalistycznym sprzętem i umiejętnościami do diagnozowania i usuwania bardziej skomplikowanych usterek.

Sygnały świadczące o błędach wykonawczych instalacji

Istnieje szereg błędów wykonawczych, które mogły zostać popełnione na etapie budowy lub modernizacji instalacji ogrzewania podłogowego, a których usunięcie wykracza poza zakres domowych napraw. Do najczęstszych należą:

• Zbyt mała średnica rur zasilających rozdzielacz: Jeśli rury doprowadzające wodę do rozdzielacza są zbyt wąskie, mogą stanowić znaczące ograniczenie przepływu dla całej instalacji.
• Zbyt długie pętle grzewcze: Długość pętli ogrzewania podłogowego jest ściśle określona. Pętle dłuższe niż zalecane (np. powyżej 120 metrów dla rury o średnicy 16 mm) generują zbyt duże opory hydrauliczne, co uniemożliwia prawidłowe rozprowadzenie ciepła.
• Niewłaściwy projekt instalacji: Brak odpowiedniego zbilansowania hydraulicznego na etapie projektowania, źle dobrana moc źródła ciepła lub niewłaściwa liczba pętli na obwodzie mogą prowadzić do problemów.
• Brak odpowiednich zaworów odcinających: Utrudnia to przeprowadzanie prac serwisowych i konserwacyjnych.
• Źle dobrane komponenty: Użycie elementów o niewłaściwych parametrach technicznych może negatywnie wpływać na działanie całego systemu.

W przypadku stwierdzenia takich błędów, konieczna jest interwencja fachowca, który oceni sytuację i zaproponuje optymalne rozwiązanie.

Przeczytaj również: Jaki klej do płytek na ogrzewanie podłogowe - uniknij najczęstszych błędów

Jak rozmawiać z instalatorem, by precyzyjnie opisać problem?

Efektywna komunikacja z fachowcem to klucz do szybkiego i trafnego zdiagnozowania problemu. Zanim wezwiesz instalatora, warto przygotować się do rozmowy. Sporządź listę wszystkich objawów, które zaobserwowałeś od nierównomiernego grzania po nietypowe dźwięki. Następnie opisz dokładnie, jakie kroki podjąłeś samodzielnie, aby rozwiązać problem. Wymień, czy odpowietrzałeś instalację, czy czyściłeś filtr, jakie były efekty regulacji rotametrów i czy sprawdzałeś ustawienia pompy. Podaj również informacje o typie swojej instalacji (np. rodzaj źródła ciepła, wiek systemu). Im bardziej precyzyjny opis przedstawisz fachowcowi, tym łatwiej będzie mu szybko zidentyfikować przyczynę usterki i zaproponować skuteczne rozwiązanie, co z pewnością skróci czas potrzebny na naprawę.
