Podłączenie bojlera elektrycznego to zadanie, które może wydawać się skomplikowane, ale z odpowiednim przygotowaniem i wiedzą staje się wykonalne. Ten artykuł to praktyczny przewodnik krok po kroku, który przeprowadzi Cię przez cały proces od przygotowania miejsca montażu, przez podłączenie hydrauliczne i elektryczne, aż po pierwsze uruchomienie. Szczególny nacisk położymy na kwestie bezpieczeństwa i unikanie typowych błędów, które mogłyby prowadzić do awarii lub zagrożenia życia. Naszym celem jest zapewnienie, że Twój bojler będzie działał wydajnie i bezpiecznie przez długie lata.
Zanim zaczniesz: Kluczowe przygotowania do montażu bojlera
Zanim przystąpisz do właściwego montażu, kluczowe jest staranne przygotowanie. To etap, który decyduje o późniejszej efektywności, bezpieczeństwie i komforcie użytkowania urządzenia. Zaniedbanie tych początkowych kroków może skutkować problemami, których późniejsze usunięcie będzie znacznie trudniejsze i kosztowniejsze.Wybór miejsca gdzie powiesić bojler, by działał wydajnie i bezpiecznie?
Wybór odpowiedniego miejsca dla bojlera to fundament jego efektywnej i bezpiecznej pracy. Po pierwsze, zastanów się nad bliskością punktów poboru ciepłej wody. Im krótsza droga, tym mniejsze straty ciepła podczas transportu wody, co przekłada się na niższe rachunki za energię. Równie ważne jest zapewnienie łatwego dostępu do instalacji wodnej i elektrycznej ułatwi to montaż i ewentualne przyszłe naprawy czy konserwację. Pamiętaj również o odpowiedniej wentylacji pomieszczenia, w którym będzie zamontowany bojler; zapobiega to gromadzeniu się wilgoci i zapewnia prawidłową pracę urządzenia. Wreszcie, upewnij się, że wybrane miejsce zapewnia wystarczającą przestrzeń do swobodnego serwisowania bojlera. Dobrze przemyślana lokalizacja to klucz do bezproblemowej eksploatacji.
Niezbędnik instalatora: Jakie narzędzia i materiały musisz przygotować?
Aby montaż bojlera przebiegł sprawnie i zgodnie ze sztuką, niezbędne jest przygotowanie odpowiedniego zestawu narzędzi i materiałów. Wśród podstawowych narzędzi hydraulicznych znajdą się klucze nastawne, obcinak do rur oraz materiały uszczelniające takie jak pakuły lub taśma teflonowa. Przydać się mogą także klucze do śrubunków. Z perspektywy elektrycznej, konieczny będzie próbnik napięcia, zestaw śrubokrętów (w tym izolowanych) oraz ściągacz izolacji. Nie zapomnij o narzędziach pomiarowych: poziomicy, która zapewni proste zamocowanie bojlera, oraz miarce. Do montażu samego urządzenia potrzebne będą odpowiednie wężyki przyłączeniowe, zawory odcinające (na dopływie zimnej wody) oraz solidne śruby i kołki do montażu ściennego, dopasowane do rodzaju Twojej ściany.
Ściana nośna pod lupą: Jak ocenić, czy wytrzyma ciężar napełnionego bojlera?
Jeden z najistotniejszych aspektów montażu to ocena nośności ściany. Bojler, zwłaszcza ten o większej pojemności, wypełniony wodą, może ważyć nawet kilkaset kilogramów. Musisz mieć absolutną pewność, że ściana jest w stanie bezpiecznie utrzymać taki ciężar. Zazwyczaj ściany wykonane z litego betonu lub cegły pełnej są wystarczająco nośne. W przypadku ścian działowych, wykonanych z pustaków lub płyt gipsowo-kartonowych, konieczne może być zastosowanie specjalnych, wzmocnionych systemów mocowań lub dodatkowe wsparcie konstrukcyjne. W razie wątpliwości, najlepiej skonsultować się z fachowcem, który pomoże ocenić wytrzymałość ściany i dobrać odpowiednie kołki lub kotwy.

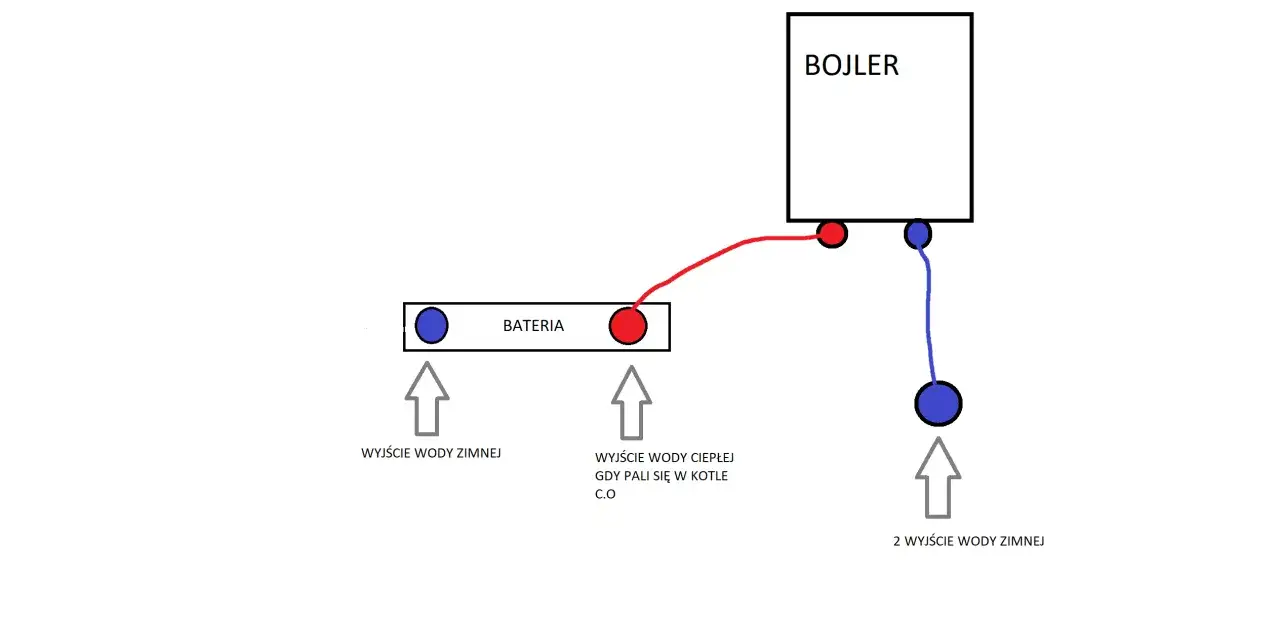

Podłączenie do instalacji wodnej: Instrukcja krok po kroku
Po przygotowaniu miejsca i zebraniu niezbędnych narzędzi, przechodzimy do kluczowego etapu, jakim jest podłączenie bojlera do domowej instalacji wodnej. Ten proces wymaga precyzji i zrozumienia przepływu wody, aby zapewnić prawidłowe działanie urządzenia i uniknąć potencjalnych wycieków.Doprowadzenie zimnej wody: Jak prawidłowo podłączyć zasilanie?
Podłączenie zimnej wody do bojlera jest pierwszym krokiem w sekwencji hydraulicznej. Zazwyczaj króciec doprowadzający zimną wodę jest oznaczony kolorem niebieskim. Przed rozpoczęciem pracy, upewnij się, że główny zawór wody w Twoim domu jest zakręcony. Następnie, na rurze doprowadzającej zimną wodę, zamontuj zawór odcinający pozwoli Ci to na łatwe odcięcie dopływu wody do bojlera w przyszłości, na przykład podczas prac serwisowych. Po zamontowaniu zaworu, podłącz bojler do instalacji, używając dedykowanych wężyków lub rur. Pamiętaj o zastosowaniu odpowiednich uszczelnień, aby zapewnić szczelność połączenia.
Odprowadzenie ciepłej wody: Podłączenie wyjścia do kranów
Kolejnym etapem jest podłączenie odpływu ciepłej wody z bojlera do domowej instalacji. Króciec ten jest zazwyczaj oznaczony kolorem czerwonym. Podobnie jak w przypadku dopływu zimnej wody, użyj odpowiednich wężyków lub rur, aby połączyć wyjście ciepłej wody z bojlerem z istniejącą siecią wodociągową. Upewnij się, że połączenie jest solidne i szczelne, aby uniknąć wycieków ciepłej wody, które mogłyby prowadzić do strat energii i dyskomfortu.
Uszczelnianie połączeń: Taśma teflonowa czy pakuły co i kiedy wybrać?
Prawidłowe uszczelnienie połączeń gwintowanych jest absolutnie kluczowe dla uniknięcia wycieków. Masz do wyboru dwie główne metody: taśmę teflonową (PTFE) lub pakuły z pastą uszczelniającą. Taśma teflonowa jest łatwa w użyciu, odporna na wysokie temperatury i większość chemikaliów, co czyni ją dobrym wyborem dla większości połączeń. Pakuły z pastą wymagają nieco więcej wprawy, ale zapewniają bardzo trwałe i elastyczne uszczelnienie, szczególnie w przypadku połączeń narażonych na wibracje. Niezależnie od wybranej metody, pamiętaj o dokładnym i starannym wykonaniu uszczelnienia zgodnie z kierunkiem dokręcania gwintu.
Zawór bezpieczeństwa: Najważniejszy element Twojej instalacji
Bezpieczeństwo użytkowania bojlera jest priorytetem, a kluczową rolę w jego zapewnieniu odgrywa zawór bezpieczeństwa. Jest to niewielki, ale niezwykle ważny element, który chroni zarówno urządzenie, jak i domowników przed potencjalnie niebezpiecznymi sytuacjami.Dlaczego bez zaworu bezpieczeństwa ani rusz? Rola i zasada działania
Zawór bezpieczeństwa to absolutnie obowiązkowy element każdej instalacji bojlera. Jego głównym zadaniem jest ochrona zbiornika przed rozerwaniem w wyniku nadmiernego wzrostu ciśnienia wody, które może być spowodowane na przykład przegrzaniem wody lub awarią termostatu. Kiedy ciśnienie wewnątrz bojlera przekroczy bezpieczny próg, zazwyczaj około 6-7 barów, zawór automatycznie się otwiera, odprowadzając nadmiar wody i tym samym redukując ciśnienie. Pamiętaj: Zawór bezpieczeństwa to absolutna podstawa bezpiecznej pracy bojlera, jego brak lub nieprawidłowy montaż może prowadzić do poważnych awarii!

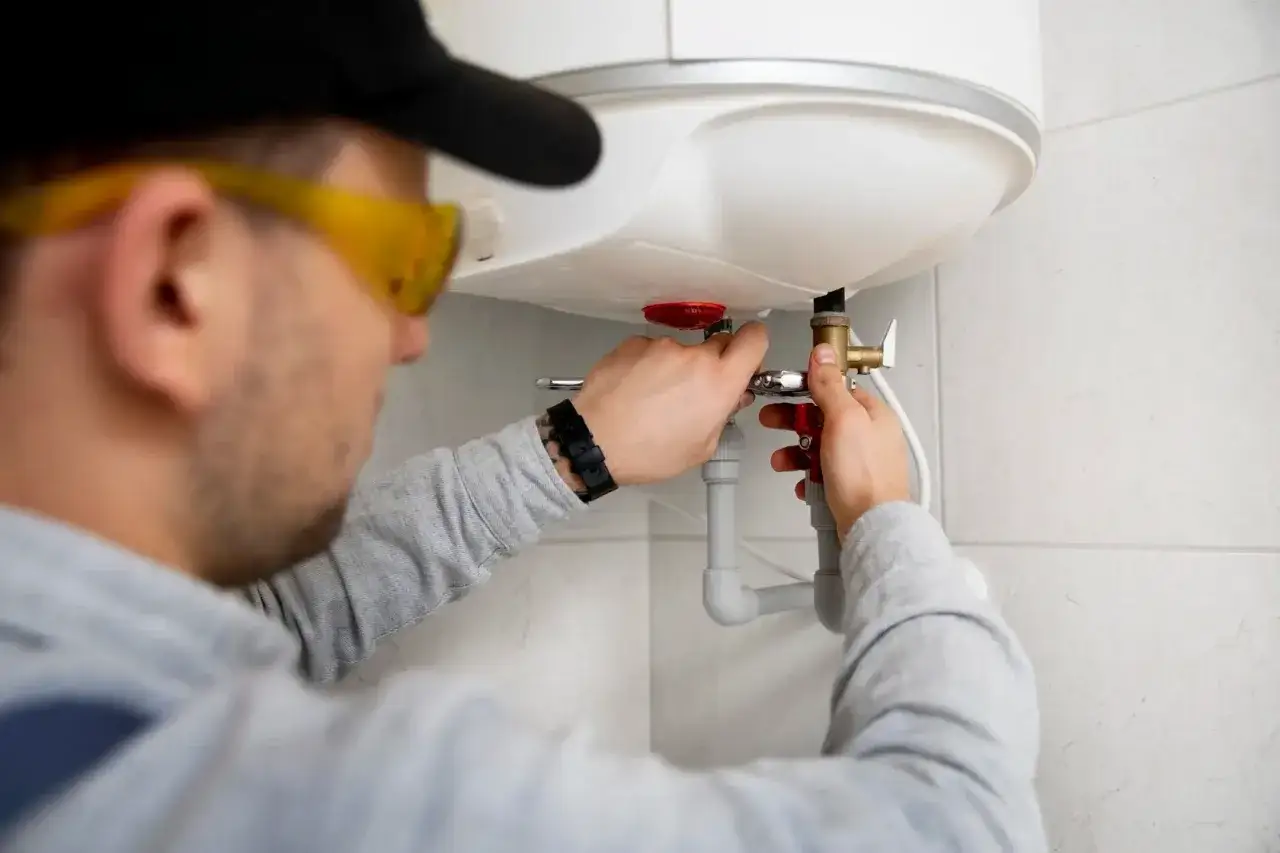

Gdzie i jak zamontować zawór bezpieczeństwa? Praktyczne wskazówki
Montaż zaworu bezpieczeństwa jest prosty, ale wymaga uwagi. Zgodnie z danymi wejściowymi, zawór ten montuje się na dopływie zimnej wody, zazwyczaj bezpośrednio przed bojlerem. Kluczowe jest, aby zamontować go zgodnie ze strzałką wskazującą kierunek przepływu wody zazwyczaj jest ona wybita na obudowie zaworu. Należy również pamiętać o podłączeniu wylotu zaworu do kanalizacji lub syfonu, aby odprowadzana woda nie powodowała zalania. Nigdy nie należy blokować ani demontować zaworu bezpieczeństwa, ponieważ jest to element ratujący życie i urządzenie.
Zawór zwrotny i odcinający czy są potrzebne i gdzie je umieścić?
Oprócz zaworu bezpieczeństwa, warto rozważyć montaż dodatkowych zaworów. Zawór zwrotny, który często jest zintegrowany z zaworem bezpieczeństwa, zapobiega cofaniu się gorącej wody z bojlera z powrotem do instalacji zimnej wody. Jest to ważne dla utrzymania stabilnej temperatury i zapobiegania niepożądanym zjawiskom w instalacji. Z kolei zawór odcinający, umieszczony na dopływie zimnej wody przed bojlerem (obok zaworu bezpieczeństwa), umożliwia łatwe i szybkie odcięcie dopływu wody do urządzenia, co jest nieocenione podczas prac konserwacyjnych lub awaryjnych.
Podłączenie elektryczne bojlera: Bezpieczeństwo ponad wszystko!
Podłączenie elektryczne to etap, który wymaga szczególnej ostrożności i precyzji. Błędy w tej dziedzinie mogą mieć tragiczne konsekwencje, dlatego zawsze należy postępować zgodnie z zasadami bezpieczeństwa i, w razie wątpliwości, skorzystać z pomocy wykwalifikowanego elektryka.Wtyczka czy puszka instalacyjna? Jak podłączyć bojler do prądu zgodnie z przepisami
Sposób podłączenia elektrycznego bojlera zależy od jego modelu. Niektóre urządzenia wyposażone są w fabryczny przewód z wtyczką, co ułatwia podłączenie do standardowego gniazdka elektrycznego. Inne modele, szczególnie te o większej mocy, wymagają bezpośredniego podłączenia do instalacji elektrycznej za pomocą puszki instalacyjnej. Niezależnie od metody, kluczowe jest przestrzeganie przepisów elektrycznych oraz zapewnienie odpowiedniego zabezpieczenia obwodu (np. poprzez bezpiecznik lub wyłącznik nadprądowy o odpowiedniej wartości). W przypadku instalacji stałej, wymagane mogą być dodatkowe przepisy i normy.

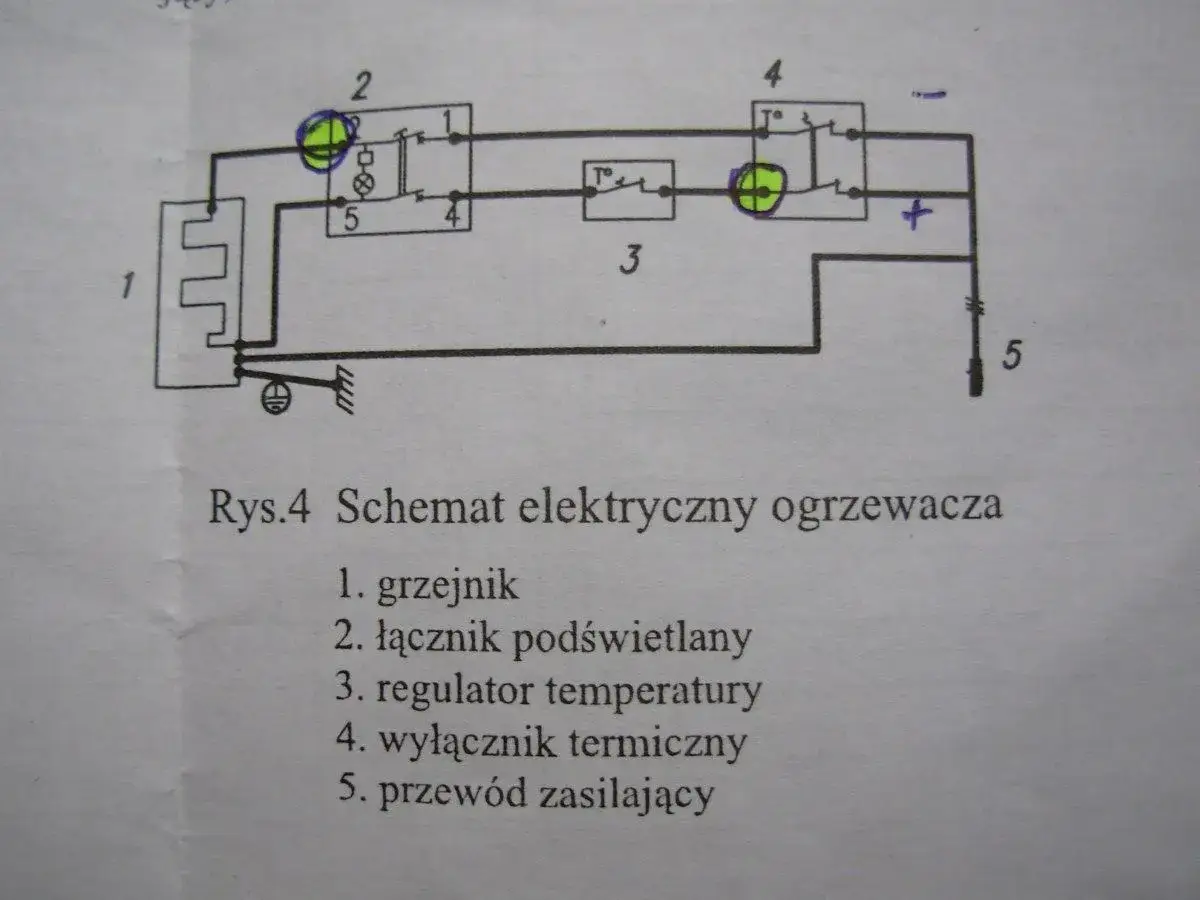

Schemat podłączenia kabli: Jak rozpoznać przewód fazowy (L), neutralny (N) i uziemienie (PE)?
Prawidłowe podłączenie przewodów elektrycznych jest kluczowe dla bezpieczeństwa. W typowej instalacji elektrycznej spotkamy trzy rodzaje przewodów: przewód fazowy (L), który jest pod napięciem, przewód neutralny (N) oraz przewód ochronny (uziemienie, PE). Zgodnie z powszechnie przyjętymi standardami, przewód fazowy oznaczany jest kolorem brązowym lub czarnym, przewód neutralny kolorem niebieskim, a przewód uziemienia żółto-zielonym. Bezwzględnie należy podłączyć przewody zgodnie z ich przeznaczeniem, aby zapewnić prawidłowe działanie urządzenia i ochronę przed porażeniem.
Rola uziemienia dlaczego jego brak jest śmiertelnie niebezpieczny?
Uziemienie, czyli podłączenie przewodu ochronnego (PE), jest jednym z najważniejszych zabezpieczeń w instalacji elektrycznej. Jego rolą jest odprowadzenie ewentualnego ładunku elektrycznego do ziemi w przypadku awarii izolacji w urządzeniu. Jeśli metalowa obudowa bojlera znajdzie się pod napięciem z powodu uszkodzenia przewodu fazowego, uziemienie spowoduje szybkie zadziałanie zabezpieczenia (np. bezpiecznika), odłączając zasilanie. Podłączenie do instalacji bez uziemienia jest niedopuszczalne i grozi śmiertelnym porażeniem prądem! Dlatego tak ważne jest, aby upewnić się, że instalacja w miejscu montażu bojlera posiada sprawne uziemienie.
Kiedy potrzebujesz elektryka z uprawnieniami SEP?
Chociaż podstawowe podłączenie bojlera może wydawać się proste, istnieją sytuacje, w których bezwzględnie należy skorzystać z pomocy wykwalifikowanego elektryka z uprawnieniami SEP (Stowarzyszenia Elektryków Polskich). Dotyczy to przede wszystkim sytuacji, gdy nie masz pewności co do poprawności własnych działań, gdy konieczna jest modyfikacja istniejącej instalacji elektrycznej, podłączenie bojlera o dużej mocy, lub gdy po prostu czujesz się niepewnie. Elektryk z uprawnieniami zapewni nie tylko bezpieczeństwo, ale także zgodność instalacji z obowiązującymi przepisami i normami.
A co, jeśli mam bojler z wężownicą? Specyfika podłączenia do CO
Bojlery z wężownicą stanowią osobną kategorię urządzeń, które oprócz standardowej grzałki elektrycznej, mogą wykorzystywać dodatkowe źródło ciepła, najczęściej kocioł centralnego ogrzewania. Ich instalacja wymaga nieco innego podejścia, uwzględniającego integrację z istniejącą siecią CO.Zasilanie i powrót wężownicy: Jak wpiąć bojler w obieg centralnego ogrzewania?
Podłączenie wężownicy bojlera do obiegu centralnego ogrzewania polega na wpięciu jej w istniejącą instalację grzewczą. Należy podłączyć tzw. zasilanie wężownicy do rury z ciepłą wodą z kotła centralnego ogrzewania, a tzw. powrót wężownicy do rury powrotnej systemu CO. Ma to na celu zapewnienie przepływu czynnika grzewczego (wody) przez wężownicę, która następnie oddaje ciepło wodzie użytkowej zgromadzonej w bojlerze. Warto zamontować dodatkowe zawory odcinające na obu przyłączach wężownicy, co pozwoli na jej łatwe wyłączenie z obiegu CO w razie potrzeby. Według danych morele.net, jest to kluczowy element dla efektywnego działania tego typu urządzenia, pozwalający na znaczne oszczędności energii.
Czy potrzebna jest dodatkowa pompa obiegowa?
Konieczność zastosowania dodatkowej pompy obiegowej przy podłączaniu bojlera z wężownicą zależy od specyfiki Twojego systemu centralnego ogrzewania. Jeśli Twój system CO działa w obiegu grawitacyjnym (bez pompy) lub bojler jest znacząco oddalony od źródła ciepła, dodatkowa pompa może być niezbędna do zapewnienia odpowiedniego przepływu czynnika grzewczego przez wężownicę. W przypadku systemów z wymuszonym obiegiem (z pompą) i gdy bojler znajduje się blisko kotła, często można obejść się bez dodatkowej pompy, ponieważ istniejąca pompa CO zapewni wystarczający przepływ.
Pierwsze uruchomienie i testy: Finałowy sprawdzian Twojej pracy
Po zakończeniu wszystkich prac montażowych i podłączeniowych, kluczowe jest prawidłowe pierwsze uruchomienie bojlera. Ten etap jest decydujący dla jego dalszej żywotności i bezpieczeństwa.Napełnianie zbiornika wodą: Kluczowy krok, by nie spalić grzałki
To absolutnie najważniejszy krok przed podłączeniem zasilania elektrycznego. Bojler musi być bezwzględnie napełniony wodą przed włączeniem grzałki. Aby to zrobić, otwórz zawór doprowadzający zimną wodę do bojlera, a następnie odkręć jeden z kranów z ciepłą wodą w instalacji. Pozwól wodzie swobodnie płynąć przez bojler i instalację, aż z kranu zacznie lecieć ciągły strumień wody, bez pęcherzyków powietrza. Dopiero gdy masz pewność, że bojler jest w pełni napełniony, możesz przejść do następnego etapu. Włączenie pustego bojlera prowadzi do natychmiastowego i nieodwracalnego spalenia grzałki.
Test szczelności: Jak sprawdzić, czy nigdzie nie kapie?
Gdy bojler jest już napełniony wodą, poświęć chwilę na dokładne sprawdzenie wszystkich połączeń hydraulicznych. Obejrzyj dokładnie każdy gwint, każdy wężyk i każde połączenie pod kątem jakichkolwiek oznak przecieków. Nawet niewielkie kapanie wody może z czasem doprowadzić do poważniejszych problemów, takich jak korozja czy uszkodzenie ścian. Jeśli zauważysz jakiekolwiek nieszczelności, natychmiast zakręć zawór wody i popraw dane połączenie, upewniając się, że jest ono odpowiednio uszczelnione.
Uruchomienie zasilania i ustawienie termostatu
Po upewnieniu się, że bojler jest w pełni napełniony wodą i wszystkie połączenia są szczelne, możesz przystąpić do włączenia zasilania elektrycznego. Upewnij się, że instalacja elektryczna jest prawidłowo podłączona, zgodnie z wcześniejszymi instrukcjami. Następnie ustaw termostat bojlera na pożądaną temperaturę wody. Zazwyczaj zaleca się ustawienie temperatury w zakresie 55-60°C, co zapewnia komfort użytkowania i minimalizuje ryzyko rozwoju bakterii Legionella. Obserwuj pracę urządzenia przez pierwsze kilkanaście minut, upewniając się, że wszystko działa poprawnie.
Najczęstsze błędy przy montażu bojlera tego musisz unikać!
Nawet przy najlepszych chęciach, podczas samodzielnego montażu bojlera można popełnić błędy. Świadomość najczęściej występujących pułapek jest kluczowa, aby móc ich uniknąć i zapewnić bezpieczne oraz bezawaryjne działanie urządzenia.Błąd #1: Uruchomienie "na sucho" i spaloną grzałka
To chyba najczęstszy i najbardziej kosztowny błąd, który popełniają osoby montujące bojler po raz pierwszy. Polega on na podłączeniu zasilania elektrycznego do urządzenia, które nie zostało wcześniej całkowicie napełnione wodą. Grzałka elektryczna, pozbawiona chłodzącej kąpieli wodnej, przegrzewa się w ciągu kilku sekund i ulega spaleniu. Naprawa lub wymiana grzałki jest kosztowna, a można jej łatwo uniknąć, pamiętając o dokładnym napełnieniu zbiornika przed włączeniem prądu.
Błąd #2: Źle zamontowany lub brakujący zawór bezpieczeństwa
Zawór bezpieczeństwa to element, którego nie można pominąć ani nieprawidłowo zamontować. Brak tego zaworu lub jego nieprawidłowe umiejscowienie (np. zablokowanie odpływu) stwarza śmiertelne ryzyko. W przypadku wzrostu ciśnienia w zbiorniku, nie ma mechanizmu, który by je zredukował, co może doprowadzić do rozerwania bojlera, grożąc poważnymi obrażeniami i zalaniem. Zawsze upewnij się, że zawór jest zamontowany poprawnie i zgodnie z kierunkiem przepływu.
Przeczytaj również: Ile prądu zużywa bojler elektryczny 200l? Sprawdź koszty i oszczędności
Błąd #3: Pomyłki w podłączeniu elektrycznym i ryzyko porażenia
Podłączenie elektryczne bojlera wymaga precyzji i wiedzy. Najpoważniejszym błędem jest podłączenie urządzenia bez prawidłowego uziemienia. Brak przewodu ochronnego (PE) oznacza, że w przypadku awarii izolacji, metalowa obudowa bojlera może znaleźć się pod napięciem, stwarzając bezpośrednie zagrożenie porażeniem prądem dla użytkownika. Inne błędy, takie jak pomylenie przewodów fazowego i neutralnego, również mogą prowadzić do nieprawidłowego działania urządzenia, a nawet do pożaru. W razie jakichkolwiek wątpliwości, zawsze wezwij elektryka.
