Podłączenie bojlera z wężownicą do systemu centralnego ogrzewania może wydawać się skomplikowane, ale z odpowiednim przewodnikiem staje się zadaniem wykonalnym. Ten artykuł to praktyczny poradnik typu "zrób to sam", który przeprowadzi Cię przez cały proces krok po kroku. Znajdziesz tu nie tylko szczegółowe schematy podłączeń do różnych systemów, ale także listę niezbędnych narzędzi i materiałów, a co najważniejsze kluczowe wskazówki dotyczące bezpieczeństwa i unikania typowych błędów. Niezależnie od tego, czy planujesz samodzielny montaż, czy chcesz lepiej zrozumieć pracę fachowca, ten przewodnik dostarczy Ci niezbędnej wiedzy.
Według danych lazienki-i-ogrzewanie.pl, prawidłowe podłączenie bojlera z wężownicą jest kluczowe dla jego efektywności i bezpieczeństwa, a ten artykuł ma właśnie temu służyć.
Zanim zaczniesz: Kluczowe informacje o bojlerze z wężownicą, które musisz znać
Zanim sięgniesz po narzędzia, warto zrozumieć podstawowe zasady działania i budowy bojlera z wężownicą. To wiedza, która pozwoli Ci uniknąć wielu potencjalnych problemów i zapewni prawidłowe funkcjonowanie instalacji.Jak działa bojler z wężownicą? Prosta zasada, która ogrzeje Twój dom

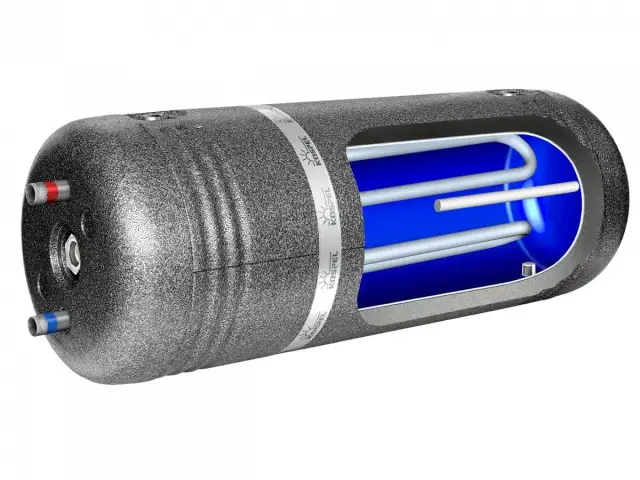

Bojler z wężownicą to urządzenie, które wykorzystuje ciepło z systemu centralnego ogrzewania (C.O.) do podgrzewania wody użytkowej. W jego wnętrzu znajduje się wężownica rodzaj wymiennika ciepła w kształcie spirali. Gorąca woda z kotła C.O. przepływa przez tę wężownicę, oddając swoje ciepło wodzie zgromadzonej w zbiorniku bojlera. Aby proces ten był jak najbardziej efektywny, stosuje się tzw. przepływ przeciwprądowy. Oznacza to, że gorący czynnik grzewczy z kotła powinien być podłączony do górnego króćca wężownicy, a chłodniejsza woda powracająca do kotła do króćca dolnego. Taki układ pozwala na maksymalne wykorzystanie energii cieplnej.
Jedna czy dwie wężownice? Zrozum różnicę i wybierz rozwiązanie dla siebie
Na rynku dostępne są bojlery z jedną lub dwiema wężownicami. Bojler z jedną wężownicą jest najczęściej podłączany do jednego źródła ciepła, zazwyczaj kotła C.O. Natomiast bojler z dwiema wężownicami oferuje większą elastyczność. Pozwala on na podłączenie dwóch niezależnych źródeł ciepła. Jest to idealne rozwiązanie, gdy chcemy wykorzystać na przykład kocioł C.O. jako główne źródło ciepła, a kolektory słoneczne jako wspomagające, zwłaszcza w okresach przejściowych lub latem. Dzięki temu możemy znacząco obniżyć koszty ogrzewania wody.
Niezbędnik instalatora: Jakie narzędzia i materiały przygotować przed montażem?
Przed przystąpieniem do pracy upewnij się, że masz wszystkie niezbędne narzędzia i materiały. Będziesz potrzebować zestawu kluczy hydraulicznych, które posłużą do dokręcania i odkręcania połączeń. Do uszczelniania gwintów niezbędna będzie taśma teflonowa lub pakuły z pastą. Przygotuj również odpowiednie rury mogą to być rury miedziane, stalowe lub wykonane z tworzyw sztucznych, w zależności od preferencji i specyfiki instalacji. Nie zapomnij o złączkach i zaworach, które są kluczowe do prawidłowego połączenia wszystkich elementów. Pamiętaj, że przed rozpoczęciem jakichkolwiek prac instalacyjnych absolutnie konieczne jest odcięcie dopływu wody do instalacji oraz wyłączenie zasilania elektrycznego, jeśli bojler posiada dodatkowe grzałki elektryczne.
Schemat to podstawa: Jak prawidłowo podłączyć bojler z wężownicą do C.O.?
Prawidłowe wykonanie schematu podłączenia to fundament bezpiecznej i efektywnej pracy bojlera. Zrozumienie poszczególnych etapów pozwoli Ci uniknąć błędów, które mogłyby skutkować obniżoną wydajnością lub nawet awarią.Uniwersalny schemat podłączenia bojlera z jedną wężownicą analiza krok po kroku
Podstawowy schemat podłączenia bojlera z jedną wężownicą do instalacji C.O. jest stosunkowo prosty. Kluczowe jest zrozumienie, jak połączyć ze sobą kocioł grzewczy, pompę obiegową (jeśli jest stosowana) oraz sam bojler. Zazwyczaj z kotła C.O. wychodzi rura z gorącą wodą (zasilanie), która powinna trafić do górnego króćca wężownicy bojlera. Następnie, z dolnego króćca wężownicy, powrotna, chłodniejsza woda wraca do kotła. Warto zainstalować zawory odcinające po obu stronach wężownicy, co ułatwi ewentualny serwis lub wymianę bojlera bez konieczności spuszczania wody z całej instalacji.
Podłączenie zasilania i powrotu: Dlaczego kolejność ma kluczowe znaczenie dla wydajności?
Jak już wspominałem, podłączenie zasilania i powrotu wężownicy ma fundamentalne znaczenie dla jej wydajności. Podłączenie gorącej wody z kotła do górnego króćca wężownicy i odprowadzenie chłodniejszej wody z dolnego króćca tworzy układ przeciwprądowy. W tym układzie ciepło jest przekazywane z czynnika grzewczego do wody użytkowej w sposób najbardziej efektywny. Jeśli podłączymy odwrotnie, czyli zasilanie na dół, a powrót na górę, efektywność wymiany ciepła drastycznie spada. Bojler będzie grzał wodę, ale znacznie wolniej i mniej skutecznie, co może prowadzić do niezadowolenia z ilości ciepłej wody.
Zawór bezpieczeństwa i naczynie wzbiorcze: Gdzie i jak je zamontować, by spać spokojnie?
Bezpieczeństwo jest priorytetem. Zawór bezpieczeństwa to element, który chroni bojler przed nadmiernym wzrostem ciśnienia, które może powstać na skutek przegrzania wody. Powinien być on zamontowany na instalacji ciepłej wody użytkowej, zazwyczaj na króćcu wyjściowym ciepłej wody z bojlera lub na samej obudowie zbiornika, jeśli producent przewidział takie miejsce. Należy go podłączyć do odpływu, aby w razie zadziałania gorąca woda była bezpiecznie odprowadzana. Równie ważnym elementem jest naczynie wzbiorcze w instalacji C.O. Jego rolą jest kompensowanie zmian objętości wody w zamkniętym obiegu grzewczym spowodowanych zmianami temperatury. Zapobiega to nadmiernemu wzrostowi ciśnienia i chroni instalację przed uszkodzeniem. Naczynie wzbiorcze montuje się zazwyczaj na powrocie do kotła, przed pompą obiegową.

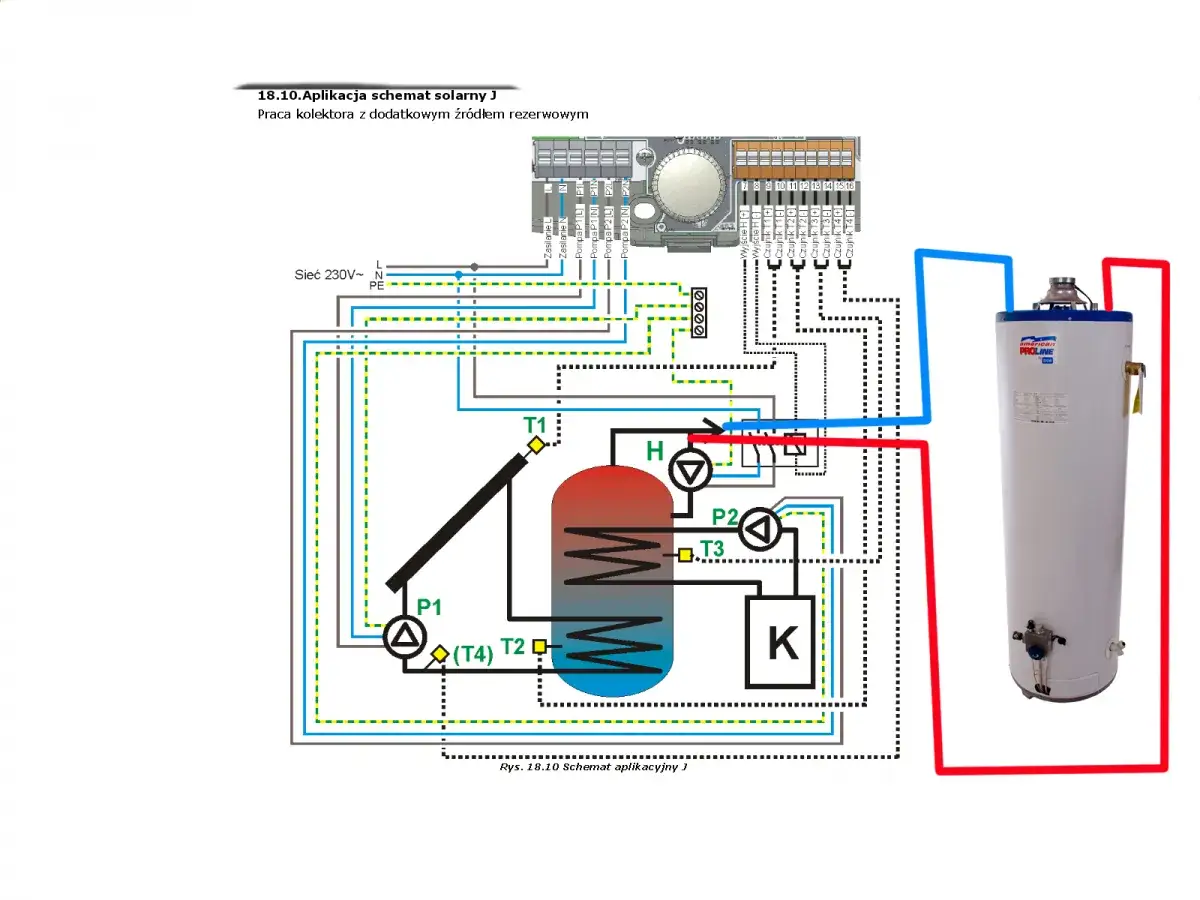

Schemat dla zaawansowanych: Jak podłączyć bojler z dwiema wężownicami (np. kocioł + solary)?
Podłączenie bojlera z dwiema wężownicami wymaga nieco więcej planowania, ale otwiera drzwi do efektywnego wykorzystania wielu źródeł ciepła. W przypadku połączenia kotła C.O. i kolektorów słonecznych, zazwyczaj dolna wężownica jest podłączana do kotła, a górna do kolektorów. Kolejność podłączeń może się różnić w zależności od typu bojlera i preferencji instalatora. Ważne jest, aby zapewnić odpowiednie zawory zwrotne i odcinające, które zapobiegną niepożądanym przepływom ciepła między źródłami. Często stosuje się również dodatkowe sterowniki, które optymalizują pracę systemu, decydując, które źródło ciepła jest aktualnie wykorzystywane.
Instalacja krok po kroku: Montujemy bojler jak profesjonalista
Teraz, gdy już wiesz, jak działa bojler i jakie są zasady jego podłączenia, przejdźmy do praktycznego montażu. Pamiętaj o dokładności i cierpliwości na każdym etapie.Krok 1: Bezpieczeństwo przede wszystkim odcięcie wody i zasilania
To absolutnie kluczowy krok, którego nie można pominąć. Zanim zaczniesz cokolwiek robić, upewnij się, że dopływ wody do instalacji jest całkowicie odcięty. Zlokalizuj główny zawór wody i go zamknij. Jeśli Twój bojler posiada grzałkę elektryczną, koniecznie wyłącz zasilanie w odpowiednim obwodzie na skrzynce bezpieczników. Bezpieczeństwo jest najważniejsze praca z wodą i prądem bez odpowiednich zabezpieczeń jest śmiertelnie niebezpieczna.
Krok 2: Wybór miejsca i stabilne mocowanie bojlera na ścianie lub stelażu
Wybierz odpowiednie miejsce na montaż bojlera. Powinno być ono stabilne, suche i zapewniać łatwy dostęp do wszystkich króćców i zaworów w celu ewentualnego serwisu. Bojler powinien być zamocowany solidnie, najlepiej do ściany nośnej za pomocą odpowiednich kołków i uchwytów, lub na stabilnym stelażu. Upewnij się, że bojler jest wypoziomowany. Waga bojlera wypełnionego wodą jest znacząca, dlatego stabilność mocowania jest nie do przecenienia.
Krok 3: Podłączenie bojlera do instalacji wodnej (zimna i ciepła woda)
Zlokalizuj króćce doprowadzające zimną wodę (zwykle oznaczone niebieską nakrętką lub symbolem) i odprowadzające ciepłą wodę użytkową (oznaczone czerwoną nakrętką lub symbolem). Podłącz dopływ zimnej wody do odpowiedniego króćca, a wyjście ciepłej wody do instalacji domowej. Użyj taśmy teflonowej lub pakuł do dokładnego uszczelnienia wszystkich połączeń gwintowych, aby zapobiec wyciekom.
Krok 4: Podłączenie wężownicy do obiegu centralnego ogrzewania
Teraz czas na podłączenie wężownicy do systemu C.O. Zgodnie z zasadą przepływu przeciwprądowego, podłącz rurę zasilającą z kotła C.O. do górnego króćca wężownicy, a rurę powrotną do dolnego króćca. Upewnij się, że połączenia są szczelne. Jeśli instalujesz zawory odcinające po obu stronach wężownicy, zamontuj je teraz.
Krok 5: Napełnianie i pierwsze uruchomienie test szczelności
Po podłączeniu wszystkich elementów, czas na napełnienie bojlera wodą. Otwórz powoli zawór doprowadzający zimną wodę. Jednocześnie otwórz najbliższy kran z ciepłą wodą, aby umożliwić odpowietrzenie zbiornika i instalacji. Gdy z kranu zacznie płynąć ciągły strumień wody bez powietrza, zakręć go. Następnie uruchom system C.O. i obserwuj wszystkie połączenia pod kątem jakichkolwiek wycieków. Sprawdź też działanie zaworu bezpieczeństwa powinien on być szczelny.
Najczęstsze błędy przy montażu bojlera sprawdź, czego unikać!
Nawet przy najlepszych chęciach, podczas montażu można popełnić błędy. Znajomość najczęstszych z nich pozwoli Ci ich uniknąć i zapewnić długą, bezproblemową pracę Twojego bojlera.Błąd nr 1: Pominięcie zaworu bezpieczeństwa cichy zabójca Twojego bojlera
To jeden z najpoważniejszych błędów, jaki można popełnić. Brak zaworu bezpieczeństwa lub jego nieprawidłowy montaż to prosta droga do katastrofy. W przypadku przegrzania wody w bojlerze, ciśnienie może wzrosnąć do niebezpiecznego poziomu, prowadząc do rozerwania zbiornika. Zawór bezpieczeństwa jest tanim elementem, który może uratować Twój sprzęt i zapobiec groźnemu wypadkowi.
Błąd nr 2: Zapowietrzona wężownica dlaczego bojler głośno pracuje, a nie grzeje?
Jeśli po uruchomieniu bojlera słyszysz bulgotanie, stukanie lub inne niepokojące dźwięki dochodzące z wężownicy, a jednocześnie woda nie jest wystarczająco gorąca, prawdopodobnie masz do czynienia z zapowietrzeniem. Powietrze w wężownicy blokuje przepływ czynnika grzewczego i znacząco obniża efektywność wymiany ciepła. Aby temu zaradzić, należy prawidłowo odpowietrzyć wężownicę podczas napełniania instalacji.
Błąd nr 3: Niedokładne uszczelnienie gwintów jak uniknąć kosztownych wycieków?
Wycieki wody z instalacji to nie tylko problem estetyczny, ale przede wszystkim potencjalne zagrożenie dla Twojego domu i jego wyposażenia. Niedokładne uszczelnienie gwintów przy podłączaniu rur i złączek jest częstą przyczyną problemów. Zawsze stosuj odpowiednie materiały uszczelniające, takie jak taśma teflonowa lub pakuły z pastą, i upewnij się, że połączenia są dokręcone z odpowiednią siłą ani za luźno, ani za mocno, aby nie uszkodzić gwintu.
Błąd nr 4: Odwrotne podłączenie zasilania i powrotu ukryty powód niskiej wydajności
Jak już wielokrotnie podkreślałem, prawidłowe podłączenie zasilania i powrotu wężownicy jest kluczowe. Podłączenie odwrotne, czyli doprowadzenie gorącej wody od dołu i odprowadzenie jej od góry, drastycznie obniża wydajność wymiany ciepła. Bojler może nadal działać i podgrzewać wodę, ale proces ten będzie znacznie wolniejszy i mniej efektywny. Zawsze sprawdzaj schematy i oznaczenia króćców przed podłączeniem.
Nie tylko montaż: Jak dbać o instalację po podłączeniu?
Montaż bojlera to dopiero początek. Aby zapewnić jego długą i bezawaryjną pracę, należy pamiętać o regularnej konserwacji.Jak i kiedy odpowietrzać wężownicę, by zapewnić maksymalną wydajność?
Zapowietrzenie wężownicy jest problemem, który może pojawić się w każdej chwili, zwłaszcza po pracach serwisowych lub uzupełnianiu wody w instalacji. Regularne odpowietrzanie jest kluczowe dla utrzymania wysokiej wydajności grzewczej. Najlepiej robić to podczas pierwszego uruchomienia po dłuższym postoju lub gdy zauważysz niepokojące dźwięki. W tym celu należy zlokalizować odpowietrznik na wężownicy (jeśli jest dostępny) lub lekko poluzować jedno z połączeń na zasilaniu lub powrocie, pozwalając na ujście powietrza, aż zacznie płynąć woda.
Anoda magnezowa dlaczego jej regularna wymiana jest ważniejsza, niż myślisz?
Wewnątrz bojlera znajduje się anoda magnezowa. Jej zadaniem jest ochrona stalowego zbiornika przed korozją. Anoda działa jak "ofiarne" elektrody w procesie elektrochemicznym ulega stopniowemu zużyciu, chroniąc w ten sposób ścianki bojlera. Regularna kontrola stanu anody i jej wymiana (zazwyczaj co 1-2 lata, w zależności od jakości wody) jest kluczowa dla przedłużenia żywotności bojlera i zapobieżenia kosztownym naprawom lub wymianie całego zbiornika.
Przeczytaj również: Jaki bojler elektryczny wybrać, aby uniknąć wysokich rachunków?
Regularna konserwacja: Proste czynności, które przedłużą żywotność Twojego bojlera
Oprócz kontroli anody i odpowietrzania, warto wykonywać kilka prostych czynności konserwacyjnych. Regularnie sprawdzaj ciśnienie w instalacji C.O. powinno być w normie zalecanej przez producenta kotła. Obserwuj wszystkie połączenia hydrauliczne pod kątem ewentualnych wycieków. Jeśli Twój bojler posiada filtr wody na wejściu, pamiętaj o jego okresowym czyszczeniu lub wymianie. Te proste zabiegi konserwacyjne znacząco przyczynią się do długowieczności i bezawaryjności Twojego bojlera.
