Thermoval TVT 04: Instrukcja Obsługi i Programowania Przewodnik Krok po Kroku

Instrukcja obsługi termostatu Thermoval TVT 04 ED może wydawać się skomplikowana, zwłaszcza gdy oryginalny dokument zaginie. Nie martw się jednak! Ten przewodnik został stworzony, aby pomóc Ci w pełni wykorzystać możliwości tego wszechstronnego urządzenia do sterowania ogrzewaniem. Niezależnie od tego, czy masz ogrzewanie elektryczne, wodne podłogowe, czy powietrzne, przeprowadzimy Cię przez proces instalacji, programowania i rozwiązywania najczęstszych problemów, dzięki czemu szybko odzyskasz pełną kontrolę nad temperaturą w swoim domu.

Zgubiona instrukcja? Przewodnik krok po kroku po Thermoval TVT 04

Regulator temperatury Thermoval TVT 04 ED to zaawansowane urządzenie, które pozwala na efektywne zarządzanie różnymi systemami grzewczymi. Zaprojektowano go z myślą o sterowaniu ogrzewaniem elektrycznym, wodnym podłogowym oraz powietrznym, oferując użytkownikowi elastyczność i komfort. Kluczowe cechy tego modelu to obecność dwóch czujników wbudowanego czujnika temperatury powietrza oraz zewnętrznego czujnika podłogowego na przewodzie. Taka konfiguracja umożliwia pracę w trzech głównych trybach: sterowanie wyłącznie temperaturą powietrza, sterowanie wyłącznie temperaturą podłogi, lub tryb mieszany, gdzie priorytet ma temperatura powietrza, ale czujnik podłogowy zapewnia ochronę przed przegrzaniem. Dodatkowo, TVT 04 ED oferuje programowalne harmonogramy pracy (5+2 dni lub 7-dniowe), różne tryby operacyjne (ręczny, automatyczny, antyzamarzaniowy) oraz szereg funkcji dodatkowych, takich jak detekcja otwartego okna czy kalibracja czujników. Wszystko to sprawia, że jest to wszechstronne narzędzie do optymalizacji zużycia energii i zapewnienia idealnego komfortu cieplnego w domu. Ten artykuł to Twój kompleksowy przewodnik, który pomoże Ci w pełni wykorzystać możliwości urządzenia, nawet jeśli oryginalna instrukcja obsługi zaginęła.

Co oznaczają symbole na wyświetlaczu? Krótki słowniczek ikon

• Płomień: Ikona płomienia sygnalizuje, że urządzenie aktywnie grzeje, dostarczając ciepło do pomieszczenia.
• Zegar: Symbol zegara informuje, że termostat pracuje w trybie automatycznym, zgodnie z zaprogramowanym harmonogramem czasowym.
• Dłoń: Ikona dłoni wskazuje na tryb ręczny, w którym temperatura jest ustawiona manualnie i nie podlega automatycznym zmianom harmonogramu.
• Symbol mrozu: Ten symbol oznacza aktywację trybu antyzamarzaniowego, który utrzymuje minimalną temperaturę zapobiegającą zamarznięciu instalacji.
• Czujnik powietrza/podłogi: Specjalne ikony lub wskaźniki informują, który czujnik jest aktualnie aktywny i na podstawie jego odczytów termostat dokonuje regulacji może to być czujnik powietrza, czujnik podłogi, lub oba w trybie mieszanym.

Pierwsze uruchomienie: Jak poprawnie ustawić zegar i dzień tygodnia?

Prawidłowe ustawienie zegara i dnia tygodnia to absolutna podstawa, aby Twój Thermoval TVT 04 ED działał zgodnie z oczekiwaniami, szczególnie jeśli zamierzasz korzystać z programowania czasowego. Oto jak to zrobić:

1. Naciśnij przycisk "M" (Menu/Mode): Po włączeniu urządzenia przytrzymaj przycisk "M" przez kilka sekund, aż na wyświetlaczu zacznie migać aktualna godzina lub dzień tygodnia.
2. Ustaw dzień tygodnia: Użyj przycisków strzałek (zazwyczaj w górę i w dół) do wyboru bieżącego dnia tygodnia. Wiele modeli używa numerów: 1 dla poniedziałku, 2 dla wtorku itd., aż do 7 dla niedzieli.
3. Potwierdź dzień tygodnia: Naciśnij przycisk "M" ponownie, aby zatwierdzić wybór dnia.
4. Ustaw godzinę: Teraz zacznie migać pole godziny. Użyj przycisków strzałek, aby ustawić aktualną godzinę.
5. Potwierdź godzinę: Naciśnij przycisk "M", aby zatwierdzić ustawioną godzinę.
6. Ustaw minuty: Podobnie jak w przypadku godziny, ustaw aktualne minuty za pomocą przycisków strzałek.
7. Ostateczne potwierdzenie: Naciśnij przycisk "M" po raz ostatni, aby zapisać wszystkie ustawienia i wyjść z trybu konfiguracji. Wyświetlacz powinien teraz pokazywać poprawny czas i dzień tygodnia.

Pamiętaj, że dokładne oznaczenia przycisków mogą się nieznacznie różnić, ale logika działania jest zazwyczaj bardzo podobna. Upewnij się, że masz ustawiony poprawny czas to klucz do efektywnego harmonogramowania ogrzewania.

Programowanie ogrzewania: Twój dom na Twoich zasadach

Programowanie termostatu Thermoval TVT 04 ED to serce jego funkcjonalności, pozwalające na idealne dopasowanie pracy ogrzewania do Twojego rytmu życia. Dzięki niemu możesz cieszyć się komfortem, gdy jesteś w domu, i oszczędzać energię, gdy Cię nie ma.

Tryb ręczny czy automatyczny? Wyjaśniamy, który i kiedy wybrać

Thermoval TVT 04 ED oferuje elastyczność wyboru trybu pracy, dopasowując się do Twoich potrzeb w danym momencie. Tryb ręczny jest idealny, gdy potrzebujesz szybkiej i tymczasowej zmiany temperatury. Na przykład, jeśli spodziewasz się gości lub wracasz wcześniej do domu, możesz po prostu ustawić pożądaną temperaturę, a termostat będzie ją utrzymywał, ignorując zaprogramowany harmonogram. Jest to proste i intuicyjne rozwiązanie na nieprzewidziane sytuacje.

Z drugiej strony, tryb automatyczny jest sercem inteligentnego zarządzania energią. Po skonfigurowaniu harmonogramu, termostat samoczynnie przełącza się między różnymi temperaturami w określonych porach dnia i tygodnia. Możesz ustawić wyższą temperaturę (komfortową) na czas, gdy jesteś w domu, i niższą (ekonomiczną) na noc lub podczas Twojej nieobecności. To nie tylko zwiększa komfort, ale także znacząco obniża rachunki za ogrzewanie. Warto również pamiętać o trybie antyzamarzaniowym, który jest kluczowy w okresach dłuższej nieobecności lub w mniej użytkowanych pomieszczeniach. Utrzymuje on minimalną temperaturę zapobiegającą uszkodzeniom instalacji spowodowanym mrozem, jednocześnie minimalizując zużycie energii.

Jak zaprogramować temperaturę komfortową i ekonomiczną?

Programowanie temperatur komfortowej i ekonomicznej to klucz do efektywnego zarządzania ogrzewaniem i oszczędności energii. Oto jak możesz to zrobić:

• Zdefiniuj swoje potrzeby: Zastanów się, jakie temperatury są dla Ciebie optymalne w różnych porach dnia i tygodnia. Zazwyczaj temperatura komfortowa to około 20-22°C, a ekonomiczna 17-18°C, ale dostosuj te wartości do własnych preferencji.
• Wejdź w tryb programowania: Naciśnij przycisk "M" (lub dedykowany przycisk programowania), aby przejść do menu programowania.
• Ustaw temperaturę komfortową: W odpowiednim punkcie menu, użyj przycisków strzałek, aby ustawić docelową temperaturę komfortową. Ta temperatura będzie aktywna w okresach, które zdefiniujesz jako "czas pobytu w domu" lub "aktywność".
• Ustaw temperaturę ekonomiczną: Następnie, w kolejnym kroku programowania, ustaw temperaturę ekonomiczną. Będzie ona obowiązywać w okresach, które oznaczysz jako "nieobecność" lub "sen".
• Przypisz czasy do temperatur: W dalszych krokach będziesz przypisywać te temperatury do konkretnych przedziałów czasowych w Twoim harmonogramie tygodniowym. Na przykład, możesz zaprogramować temperaturę komfortową od 6:00 do 8:00 rano, a następnie temperaturę ekonomiczną od 8:00 do 17:00.
• Zapisz ustawienia: Po zakończeniu konfiguracji wszystkich przedziałów czasowych i przypisanych do nich temperatur, upewnij się, że zapisałeś zmiany, naciskając przycisk "M" lub "OK".

Dzięki temu termostat automatycznie dostosuje ogrzewanie, zapewniając Ci ciepło wtedy, gdy go potrzebujesz, i oszczędzając energię, gdy nie ma Cię w domu lub gdy śpisz.

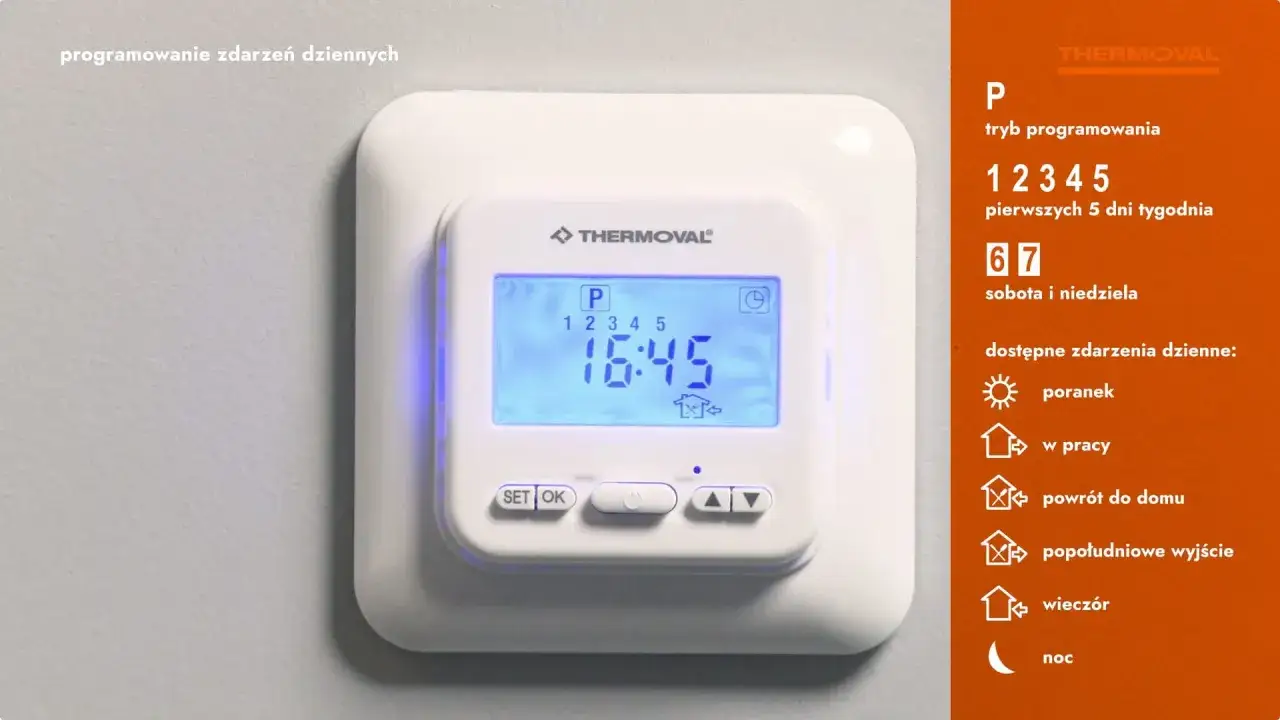

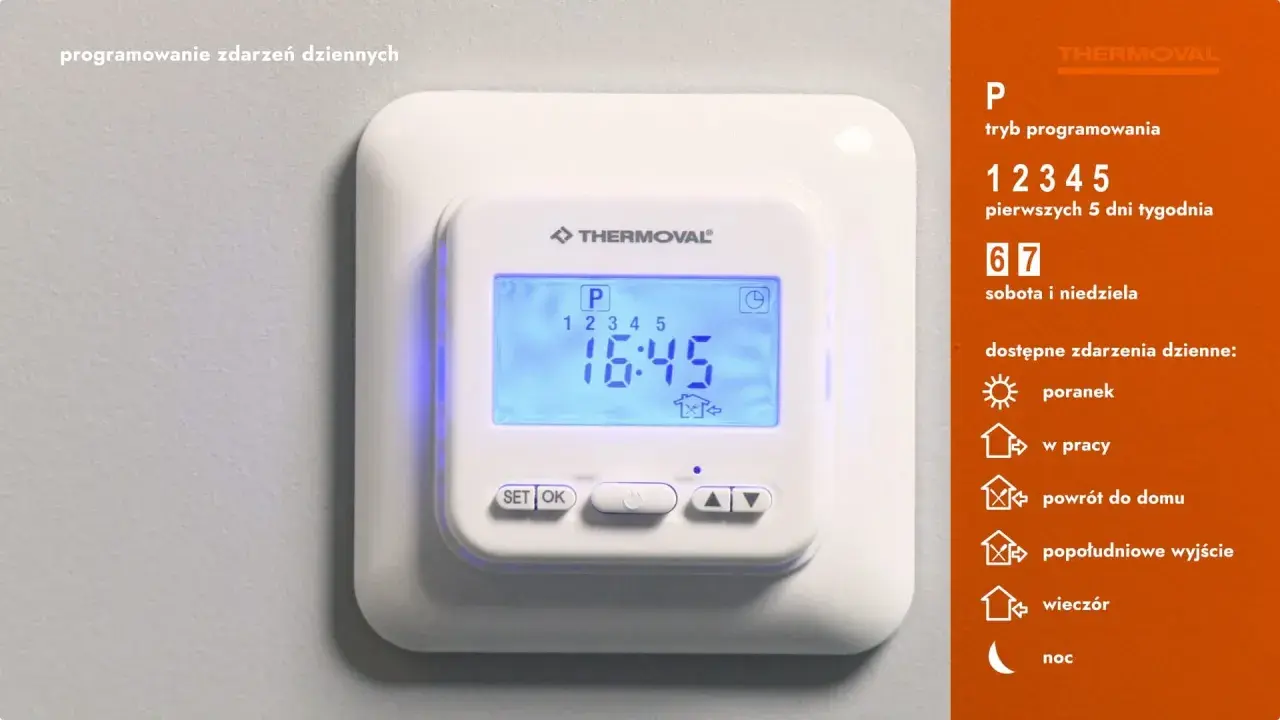

Tworzenie harmonogramu tygodniowego: instrukcja krok po kroku (tryb 5+2 dni i 7-dniowy)

Thermoval TVT 04 ED pozwala na elastyczne tworzenie harmonogramów ogrzewania, dostosowanych do Twojego stylu życia. Masz do wyboru dwa główne tryby:

1. Wejdź w tryb programowania: Naciśnij przycisk "M" (lub dedykowany przycisk programowania), aby uzyskać dostęp do menu ustawień harmonogramu.
2. Wybierz tryb programowania: Zazwyczaj na początku procesu programowania będziesz musiał wybrać między trybem 5+2 dni a trybem 7-dniowym.
   • Tryb 5+2 dni: W tym trybie ustawiasz jeden harmonogram dla dni roboczych (poniedziałek-piątek) i drugi dla weekendu (sobota-niedziela). Jest to wygodne rozwiązanie, jeśli Twój tryb życia w dni robocze jest podobny, a weekendy różnią się od nich.
   • Tryb 7-dniowy: Pozwala na indywidualne zaprogramowanie każdego dnia tygodnia. Jest to opcja dla osób o bardzo zróżnicowanym harmonogramie lub dla tych, którzy chcą mieć pełną kontrolę nad każdym dniem.
3. Programowanie dla dni roboczych (tryb 5+2) lub pierwszego dnia (tryb 7-dniowy):
   • Ustaw pierwszy okres czasowy: Zazwyczaj zaczynasz od ustawienia pierwszego okresu (np. "P1" - pobudka). Wybierz godzinę rozpoczęcia tego okresu, a następnie ustaw docelową temperaturę (np. komfortową).
   • Ustaw kolejne okresy: Kontynuuj programowanie kolejnych okresów w ciągu dnia (np. "P2" - wyjście z domu, "P3" - powrót do domu, "P4" - noc). Dla każdego okresu ustawiasz godzinę rozpoczęcia i docelową temperaturę (komfortową lub ekonomiczną).
   • Zapisz ustawienia dla dnia/grupy dni: Po skonfigurowaniu wszystkich okresów dla dni roboczych (w trybie 5+2) lub dla pierwszego dnia (w trybie 7-dniowym), zapisz te ustawienia.
4. Programowanie dla weekendu (tryb 5+2) lub kolejnych dni (tryb 7-dniowy):
   • Tryb 5+2: Teraz powtórz proces programowania okresów czasowych i temperatur dla weekendu (sobota i niedziela).
   • Tryb 7-dniowy: Przejdź do programowania kolejnych dni tygodnia (wtorek, środa itd.), powtarzając proces ustawiania okresów czasowych i temperatur dla każdego z nich.
5. Zakończ i zapisz: Po zaprogramowaniu wszystkich dni i okresów, upewnij się, że zapisałeś cały harmonogram, naciskając przycisk "M" lub "OK".

Tworzenie harmonogramu może wymagać chwili cierpliwości, ale efekt w postaci komfortu i oszczędności jest tego wart. Pamiętaj, że możesz w każdej chwili tymczasowo zmienić ustawioną temperaturę, przechodząc w tryb ręczny.

Zaawansowane funkcje TVT 04, o których warto wiedzieć

Thermoval TVT 04 ED to nie tylko podstawowe programowanie. Urządzenie oferuje szereg zaawansowanych funkcji, które pozwalają na jeszcze precyzyjniejsze dostosowanie ogrzewania do Twoich potrzeb, zwiększając komfort i efektywność energetyczną.

Histereza i kalibracja temperatury: jak precyzyjnie dostroić termostat?

Histereza to parametr, który określa zakres wahania temperatury wokół zadanego punktu, zanim termostat zdecyduje się włączyć lub wyłączyć ogrzewanie. Standardowo w Thermoval TVT 04 ED wynosi ona 0,5°C. Oznacza to, że jeśli ustawiłeś temperaturę na 21°C, termostat włączy ogrzewanie, gdy temperatura spadnie do 20,5°C, i wyłączy je, gdy osiągnie 21,5°C. Zapobiega to zbyt częstemu włączaniu i wyłączaniu się ogrzewania, co jest niekorzystne dla systemu i zwiększa jego żywotność. Niższa histereza oznacza większą precyzję, ale może prowadzić do częstszych cykli grzania.

Kalibracja czujnika pozwala na skorygowanie odczytu temperatury przez czujnik, jeśli zauważysz, że termostat nie odzwierciedla dokładnie temperatury w pomieszczeniu. Na przykład, jeśli termometr pokojowy pokazuje 22°C, a termostat 21°C, możesz wprowadzić korektę (+1°C), aby wyrównać wskazania. Jest to szczególnie przydatne w specyficznych warunkach, gdzie czujnik może być narażony na nietypowe wpływy (np. bliskość grzejnika, przeciąg).

Funkcja "otwarte okno": inteligentne oszczędzanie energii w praktyce

Funkcja detekcji "otwartego okna" to inteligentne rozwiązanie zaprojektowane z myślą o oszczędności energii. Kiedy otwierasz okno, aby przewietrzyć pomieszczenie, temperatura wewnątrz gwałtownie spada. Bez tej funkcji termostat mógłby zareagować na ten spadek, włączając ogrzewanie i próbując podnieść temperaturę, co prowadziłoby do marnowania energii. Thermoval TVT 04 ED, dzięki tej funkcji, potrafi wykryć nagły i znaczący spadek temperatury w krótkim czasie. W takiej sytuacji automatycznie wyłącza ogrzewanie na określony czas (zazwyczaj około 15-30 minut), zapobiegając niepotrzebnemu zużyciu energii. Po tym czasie termostat wraca do normalnego trybu pracy, zakładając, że okno zostało zamknięte, a temperatura zaczyna wracać do normy.

Wybór czujnika (powietrze, podłoga, oba): od czego zależy i co ustawić?

Thermoval TVT 04 ED oferuje elastyczność w wyborze sposobu pomiaru temperatury, co jest kluczowe dla optymalnego działania ogrzewania w różnych instalacjach:

• Tylko czujnik powietrza: Ten tryb jest idealny dla tradycyjnych systemów ogrzewania powietrznego lub tam, gdzie głównym celem jest utrzymanie komfortowej temperatury w pomieszczeniu, a temperatura podłogi nie jest krytyczna. Termostat będzie regulował ogrzewanie wyłącznie na podstawie odczytu z wbudowanego czujnika temperatury powietrza.
• Tylko czujnik podłogi: Wybierz tę opcję, jeśli Twoim priorytetem jest precyzyjna kontrola temperatury podłogi, na przykład w łazience z ogrzewaniem wodnym lub w pomieszczeniach z wrażliwymi na ciepło materiałami podłogowymi. Termostat będzie bazował wyłącznie na odczycie z zewnętrznego czujnika podłogowego.
• Tryb mieszany (priorytet powietrza, ochrona podłogi): Jest to najbardziej zaawansowany i często najczęściej wybierany tryb. Termostat w pierwszej kolejności stara się utrzymać zadaną temperaturę powietrza, ale jednocześnie monitoruje temperaturę podłogi. Jeśli temperatura podłogi zbliża się do ustawionego limitu bezpieczeństwa, termostat ograniczy grzanie, nawet jeśli temperatura powietrza jest poniżej zadanego poziomu. Zapewnia to komfort cieplny w pomieszczeniu przy jednoczesnej ochronie podłogi przed przegrzaniem.
• Tryb mieszany (priorytet podłogi, ochrona powietrza): W niektórych konfiguracjach możliwe jest ustawienie priorytetu dla temperatury podłogi, z dodatkową ochroną przed nadmiernym ochłodzeniem powietrza.

Wybór odpowiedniego trybu zależy od rodzaju systemu grzewczego, materiału podłogi oraz Twoich preferencji dotyczących komfortu cieplnego.

Jak ustawić limity temperatury podłogi, by chronić swoje panele lub płytki?

Ustawienie limitów maksymalnej temperatury podłogi jest niezwykle ważne, szczególnie w przypadku instalacji z ogrzewaniem wodnym lub elektrycznym podłogowym, gdzie zastosowano wrażliwe materiały wykończeniowe. Przegrzanie podłogi może prowadzić do uszkodzenia paneli, parkietu, a nawet niektórych rodzajów płytek ceramicznych. Thermoval TVT 04 ED pozwala na precyzyjne zdefiniowanie maksymalnej dopuszczalnej temperatury podłogi w zakresie od +5°C do +50°C. Aby ustawić ten limit, należy wejść w menu zaawansowanych ustawień termostatu i odnaleźć opcję dotyczącą limitu temperatury podłogi. Następnie, za pomocą przycisków strzałek, ustawiasz pożądaną maksymalną wartość. Po zapisaniu ustawień, termostat będzie pilnował, aby temperatura podłogi nigdy nie przekroczyła tej wartości, nawet jeśli w pomieszczeniu jest chłodniej. Jest to kluczowa funkcja zapewniająca bezpieczeństwo Twojej podłogi i komfort użytkowania ogrzewania.

Najczęstsze problemy z Thermoval TVT 04 i proste sposoby ich rozwiązania

Nawet najbardziej zaawansowane urządzenia czasami płatają figle. Jeśli napotkasz problemy z działaniem Twojego Thermoval TVT 04 ED, nie panikuj. Wiele typowych usterek można rozwiązać samodzielnie, wykonując kilka prostych kroków diagnostycznych.

Termostat nie włącza grzania: co sprawdzić w pierwszej kolejności?

Gdy termostat wydaje się nie reagować i ogrzewanie nie działa, warto sprawdzić kilka podstawowych rzeczy:

• Tryb pracy: Upewnij się, że termostat nie jest w trybie "wyłączony" lub w trybie antyzamarzaniowym, który utrzymuje tylko minimalną temperaturę. Sprawdź, czy aktywny jest tryb ręczny lub automatyczny.
• Ustawiona temperatura: Zweryfikuj, czy aktualnie ustawiona temperatura jest wyższa niż temperatura otoczenia. Jeśli chcesz, aby grzało, ustaw temperaturę wyższą niż ta, którą termostat aktualnie mierzy.
• Zasilanie: Sprawdź, czy termostat jest prawidłowo podłączony do zasilania. Czasami problemem może być chwilowy brak prądu lub luźne połączenie.
• Programowanie: Jeśli korzystasz z trybu automatycznego, upewnij się, że w zaprogramowanym harmonogramie nie ma błędu, który mógłby powodować wyłączenie ogrzewania w nieoczekiwanym momencie.
• Czujnik: Problem może leżeć po stronie czujnika. Sprawdź, czy czujnik podłogowy (jeśli jest używany) jest prawidłowo podłączony i czy nie ma widocznych uszkodzeń przewodu. W niektórych przypadkach może być konieczne sprawdzenie ciągłości przewodu czujnika.
• Bezpieczniki/Wyłączniki nadprądowe: Upewnij się, że obwód elektryczny, do którego podłączony jest termostat i system grzewczy, jest zabezpieczony sprawnymi bezpiecznikami lub wyłącznikami nadprądowymi.

Na wyświetlaczu pojawił się kod błędu: co on oznacza i jak reagować?

Thermoval TVT 04 ED jest wyposażony w funkcję autodiagnostyki, która informuje o potencjalnych problemach za pomocą kodów błędów wyświetlanych na ekranie LCD. Choć dokładne znaczenie kodów może się różnić, niektóre z nich są dość uniwersalne:

• Błędy czujnika: Najczęściej pojawiające się błędy dotyczą problemów z czujnikami temperatury (zarówno wbudowanym, jak i zewnętrznym). Komunikaty typu "Err" lub specyficzne kody mogą oznaczać przerwę w obwodzie czujnika, zwarcie lub uszkodzenie samego czujnika. W takiej sytuacji należy przede wszystkim sprawdzić połączenia przewodów czujnika do termostatu. Jeśli problem nie ustępuje, może być konieczna wymiana czujnika.
• Błędy komunikacji: Czasami mogą pojawić się błędy wskazujące na problemy z komunikacją wewnętrzną urządzenia.
• Błędy zasilania: W rzadkich przypadkach mogą wystąpić błędy związane z niestabilnym zasilaniem.

Co robić? Po pojawieniu się kodu błędu, pierwszą czynnością powinno być sprawdzenie połączeń elektrycznych, szczególnie tych dotyczących czujników. Następnie można spróbować zresetować termostat, odłączając go od zasilania na kilka minut. Jeśli błąd nadal występuje, a podstawowe kroki diagnostyczne nie pomogły, zaleca się skontaktowanie z autoryzowanym serwisem lub sprzedawcą urządzenia. Warto zanotować wyświetlany kod błędu, aby móc go przekazać serwisantom.

Przeczytaj również: Jak zakręcić grzejnik żeby nie grzał i zaoszczędzić na rachunkach

Jak szybko przywrócić ustawienia fabryczne urządzenia?

Przywrócenie ustawień fabrycznych może być pomocne, gdy termostat działa nieprawidłowo, po nieudanych próbach konfiguracji lub gdy chcemy zacząć programowanie od nowa. Oto jak zazwyczaj można to zrobić:

1. Wejdź w menu ustawień: Naciśnij przycisk "M" (lub dedykowany przycisk menu), aby uzyskać dostęp do ustawień.
2. Znajdź opcję resetu: Przeglądaj menu za pomocą przycisków strzałek, szukając opcji takiej jak "Reset", "Ustawienia fabryczne", "Factory Default" lub podobnej.
3. Wybierz i potwierdź: Po znalezieniu odpowiedniej opcji, wybierz ją i potwierdź chęć przywrócenia ustawień. Urządzenie może poprosić o dodatkowe potwierdzenie, aby upewnić się, że na pewno chcesz to zrobić.
4. Zatwierdź operację: Potwierdź, że chcesz przywrócić ustawienia fabryczne. Termostat uruchomi się ponownie z domyślnymi parametrami.
5. Ponownie skonfiguruj: Po przywróceniu ustawień fabrycznych, będziesz musiał ponownie ustawić zegar, dzień tygodnia oraz skonfigurować harmonogram ogrzewania zgodnie z Twoimi potrzebami.

Pamiętaj, że przywrócenie ustawień fabrycznych spowoduje skasowanie wszystkich Twoich niestandardowych konfiguracji i harmonogramów.

Pobierz pełną instrukcję obsługi Thermoval TVT 04 [PDF]

Mamy nadzieję, że ten przewodnik pomógł Ci lepiej zrozumieć i obsługiwać Twój termostat Thermoval TVT 04 ED. Pamiętaj, że ten artykuł zawiera kluczowe informacje i rozwiązania najczęstszych problemów, ale dla pełnego obrazu możliwości i parametrów urządzenia, warto zapoznać się z oficjalną dokumentacją. Pełna, szczegółowa instrukcja obsługi Thermoval TVT 04 w formacie PDF jest dostępna do pobrania na oficjalnej stronie producenta. Znajdziesz tam wyczerpujące informacje techniczne, schematy podłączeń oraz kompletny opis wszystkich funkcji.
